摘 要 針對限制液晶微滴生物傳感響應性能的微滴尺寸不均一的問題,設計了流動聚焦微流控芯片結構,系統研究了單分散液晶微滴光學探針的制備方法及傳感響應特性。 以向列型液晶為分散相,十二烷基硫酸鈉/ 聚乙烯醇混合液為連續相,通過控制流動聚焦時兩相流速來調節影響液晶微滴生成的不同流動模式。 測試并分析了兩相流速、 連續相粘度、 孔口寬度等參數對液晶微滴尺寸的影響及其內在機制。 利用不同尺寸的液晶微滴為傳感探針,檢測并分析了肝腸疾病的潛在標志物脫氧膽酸。 結果表明,當液晶微滴尺寸從38μm增加到 77 μm時,脫氧膽酸的檢出限從(383±23.6) μmol / L降低到(140 ± 14.1) μmol / L。

液晶是一種對外界刺激響應靈敏的軟材料,液晶微滴表面積/ 體積比大、 響應迅速、 靈敏度高,在生物傳感領域具有良好的應用前景。 采用雙親性分子修飾液晶微滴可制備光學探針,待測物在微滴表面與修飾物的相互作用會引起微滴中液晶分子取向改變。 借助液晶的雙折射特性,很容易在偏光顯微鏡下觀察到此變化,從而將分子間的相互作用轉換為宏觀可見的光學信號,實現生化分子的傳感檢測。 在液晶微滴表面修飾特定靶分子,通過偏光顯微鏡觀測和記錄待測物與之相互作用引起的液晶分子取向的轉變過程,已實現了有機磷農藥、 重金屬離子、 蛋白質、 葡萄糖和膽汁酸等的傳感檢測。 研究表明,表面錨定和微滴尺寸是決定液晶微滴中液晶分子取向的重要因素,特別是微滴尺寸對傳感性能有極大影響。

常用的超聲分散法制備的液晶微滴尺寸均勻性不佳,基于此的液晶微滴光學探針的傳感響應穩定性和一致性都不理想,限制了其在生物傳感領域的進一步應用。 因此,尺寸均一的液晶微滴的制備成為獲得準確定量傳感響應信號的前提,很多研究者進行了不同嘗試,如 Gupta 等采用二氧化硅微球模板法制備了單分散液晶微滴,然而,其使用的氫氟酸腐蝕性很強且實驗操作復雜。 近年來,隨著微流控技術的發展,能實現液滴精確操控的液滴微流控技術為高效穩定制備單分散液晶微滴提供了重要手段。 用于液滴制備的流動聚焦微芯片結構因其控制性和穩定性優異而備受關注。 基于流動聚焦結構, Bao 等以脂質分子為連續相,液晶分子為分散相,制備了直徑(16.7±0.2) μm 的脂質修飾液晶微滴,在偏光顯微鏡下觀察由抗菌肽與液晶微滴表面脂質分子的相互作用引起的液晶分子取向變化,實現了對抗菌肽的傳感檢測。 Khan 等利用流動聚焦結構,以向列型液晶分子 4-氰基-4′-戊基聯苯(5CB)為分散相,嵌段共聚物高分子為連續相,制備了尺寸單分散嵌段共聚物修飾的液晶微滴,觀察液晶微滴在不同pH值條件下構型的變化,實現了pH值檢測。 雖然基于流動聚焦結構的單分散微滴制備已被廣泛研究,但由于不同液滴制備所需分散相材料不同,流動模式及參數條件也不盡相同,很難直接移植到單分散液晶微滴制備中。 在基于流動聚焦結構的單分散液晶微滴制備中,不同參數對微滴尺寸及穩定性的影響也鮮有報道。

在流動聚焦結構中,連續相流體在兩相流交匯處擠壓分散相流體,由于界面張力引起流體失穩,進而在粘性力等的作用下夾斷分散相流體形成微滴。 已有研究表明,通道的幾何結構、 流體流速和流體性質等對流動聚焦結構中微滴生成特性有重要影響。 本研究利用液滴微流控技術,基于流動聚焦微結構,以常用于液晶生物傳感器制備的向列型液晶分子 5CB 為分散相,常用于液晶微滴光學探針修飾的雙親性分子十二烷基硫酸鈉為連續相,系統研究了兩相流體流速、 連續相粘度以及微通道交匯處狹窄部分孔口尺寸等參數對液晶微滴生成的影響,建立了單分散液晶微滴光學探針的制備方法。 最后,將制得的不同尺寸單分散液晶微滴光學探針用于肝腸疾病潛在標志物脫氧膽酸的初步檢測研究,探究了微滴尺寸對檢測性能的影響。

實驗儀器與試劑

URE-2000 / 25 紫外光刻機；微注射泵；數顯鼓風干燥箱；等離子清洗儀；真空干燥箱；水浴鍋；電子天平；偏光顯微鏡。

負性光刻膠 SU-8 3050； 聚二甲基硅氧烷及固化劑( PDMS, Sylgard184); 乙醇(75%); 聚二甲基二烯丙基氯化銨、 聚苯乙烯磺酸鈉; 聚乙烯醇; 4-氰基-4′-戊基聯苯; 脫氧膽酸; 磷酸鹽緩沖液。 實驗用水為 Milli-Q 系統制得的超純水。

芯片設計及制備

本研究用于制備單分散液晶微滴的流動聚焦微結構如圖 1A 所示。 微結構中通道寬度為 125 μm,連續相和分散相交匯處狹窄孔口長度為 60 μm,通道深度為 50 μm。 芯片加工采用傳統軟光刻技術。首先,將 PDMS 預聚體與固化劑按質量比 10 ∶ 1 混合均勻,抽真空 30 min 以消除氣泡。 然后,將得到的PDMS 混合物旋涂于 SU-8 陽模上, 80 ℃固化 30 min,得到 PDMS 圖案層。 將 PDMS 圖案層從模具上剝離,用打孔器在進口和出口位置打孔。 利用氧等離子體對 PDMS 圖案層及洗凈的載玻片處理 3 min 后,將其粘合在一起。 最后,將鍵合好的芯片置于 150 ℃熱板上插管、 封膠, 3 min 后取下,冷卻至室溫,得到實驗用芯片(圖 1B)。

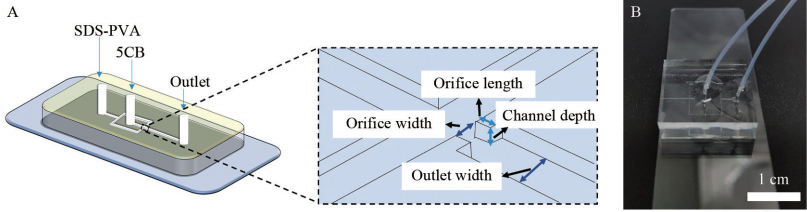

圖 1 流動聚焦微流控芯片結構示意圖(A)和芯片實物圖(B)

實驗方法

1. 微通道表面修飾

利用聚電解質層層自組裝方法對微通道壁進行表面修飾。 由于氧等離子體處理可將微結構表面在一定時間內保持活化狀態,在 PDMS 圖案層與載玻片鍵合后,立即將帶正電荷的 PDADMAC、 水和帶負電荷的 PSS 聚電解質溶液以 1100 μL / h 的流速依次通入微通道中,并保持 30 min。 最后,將修飾后的微通道充滿水,待用。

2.單分散液晶微滴制備

利用聚焦流微通道,以 5CB 作為分散相,以含有 5 mmol / L SDS 的 PVA 溶液作為連續相,通過注射泵調節兩相流體的流速,以調控液晶微滴的生成。 采用不同濃度 PVA 溶液調節連續相粘度,并利用顯微攝像系統實時觀察記錄1. 3. 3 DCA 的檢測。利用 PBS 緩沖液配制 DCA 待測液。 分別取 10 μL 不同尺寸的液晶微滴懸液于洗凈的載玻片上,然后滴加一定濃度的 DCA 溶液。 在偏光顯微鏡下觀察加入 DCA 后液晶微滴的構型變化。

結果與討論

1. 微通道潤濕性對液晶微滴生成的影響

連續相對通道壁良好的潤濕性是微滴穩定產生的前提。為了制備W/ O型液晶微滴,需要對PDMS 微通道壁進行親水處理。 當采用表面未修飾的微通道制備液晶微滴時,發現液晶微滴難以穩定生成(圖2A)。 借助液晶的雙折射特性,可在偏光顯微鏡下觀察到分散相在通道中的分布情況。 圖 2B為表面未修飾的微通道中生成液晶微滴的偏光顯微鏡圖像,可以明顯觀察到作為分散相的 5CB 粘附在通道壁上,無法穩定生成微滴。主要原因是鍵合時經氧等離子體處理的微通道僅具有短暫親水性,隨著時間推移,微通道表面會逐漸恢復疏水性從而影響液晶微滴的穩定生成。 研究表明,利用層層自組裝技術將聚電解質通過靜電相互作用修飾氧等離子體處理的微通道壁, 可使其具有持久親水性。 圖2C和2D為PDADMAC / PSS 修飾的微通道中制備液晶微滴。以8和40 μL / h的速度將5CB和SDS / PVA 溶液分別注入通道后,通道中形成了尺寸均一的液晶微滴。 微滴在偏光顯微鏡下為十字狀(圖 2E),明場下中心有明顯缺陷(圖 2F),表明其為“射線型”構型。 這是由于在微滴形成過程中,連續相中的 SDS 在 5CB 表面吸附,將疏水性烷基鏈伸入液晶相中,引起 5CB 分子呈現出垂直微滴表面的排列。 但是,僅使用 SDS 溶液作為連續相制備的液晶微滴穩定性差。 加入的 PVA 可包裹在微滴表面,促進 SDS 在微滴表面吸附,從而增加液晶微滴的穩定性(圖 2G)。

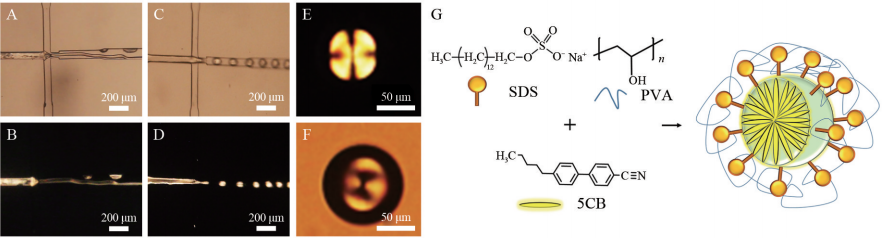

圖 2 明場(A、 C)和偏光場(B、 D)下未經表面修飾(A、 B)和經過表面修飾(C、 D)的流動聚焦微通道制備液晶微滴的顯微圖像; 所生成的液晶微滴在(E)偏光和(F)明場下的顯微圖像; (G)生成的液晶微滴構型示意圖

2. 流體流速對液晶微滴生成的影響

改變連續相和分散相流速,可以觀察到微通道中液晶微滴生成時存在 4 種流型(圖 3)。 通常,分散相流體被剪斷生成微滴的過程受剪切力和界面張力等因素的影響,其相互關聯成為表征微通道內流體狀態的無量綱參數,如雷諾數 Re和毛細管數 Ca。 當連續相和分散相流量都較小時,如連續相流量 Qc= 40 μL / h,分散相流量 Qd= 35 μL / h,液晶微滴在微通道中的流型為擠壓型(圖 3A和 3B)。 分散相首先向下游延展,界面逐漸生長并阻塞孔口,從而增加上游壓力,使得連續相開始擠壓界面形成頸縮,并最終剪斷分散相。 在連續相剪斷分散相之前,由于通道寬度大于孔口寬度,使得分散相流過孔口后壓力降低,速度隨之降低,導致上游高流速的分散相在下游低流速區域累積從而體積逐漸增大,生成的液晶微滴在通道內為棒狀而非球狀。 此流型下連續相毛細管數 Cac較低,粘性力不足以剪斷微滴,通道結構對微滴生成起主要作用。隨著 Qc 增大, Cac 隨之增大。 當Qc= 300 μL / h, Qd= 3 μL / h 時, Cac(Cac>0.01)較大,高流速使得分散相無法填滿整個孔口區域,從而使流型從擠壓流變?yōu)榈瘟?圖3C和3D)。 此時,分散相前端延伸并保持在兩相管道交匯處, Rayleigh毛細不穩定性是液晶脫離分散相形成微滴的主要作用力。提高任意一相的流速均可引起液晶微滴流型的轉變。 當保持 Qc 不變,增大 Qd 時,流型可從滴流變?yōu)樯淞?圖3E和3F)。 由于對流不穩定性,液晶微滴一般在下游生成。 當分散相的慣性力和連續相的剪切力足以克服界面張力時,分散相在達到液晶微滴斷裂脫落所需臨界值前被拖向下游,伴隨有衛星液滴產生。當Qd與Qc均較大且相近時, Cac與Red均較大(Cac>0.01, Red>0.02)。此時分散相在整個通道上拉長變?yōu)楣軤盍?無微滴生成(圖3G和3H)。 將 Qd 和 Qc 分別控制在 3 ~ 60 μL / h和100 ~ 1000μL / h范圍內可生成穩定均一的液晶微滴。

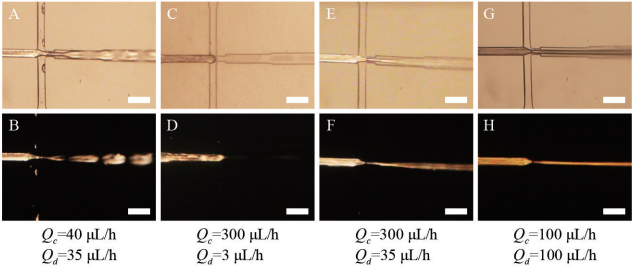

圖 3 明場(A、 C、 E、 G)和偏光場(B、 D、 F、 H)下不同流速所生成的流型圖: (A、 B)擠壓流; (C、 D)滴流; (E、 F)射流; (G、 H)管狀流; 比例尺為 200 μm

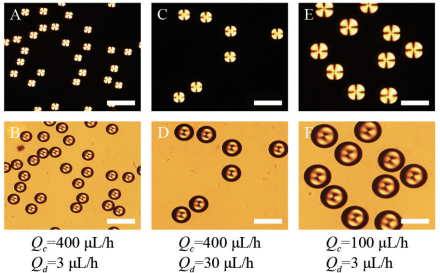

圖 4 不同流速下制備的液晶微滴在偏光(A、 C、 E)和明場(B、 D、 F)下的顯微圖像。 比例尺為 100 μm

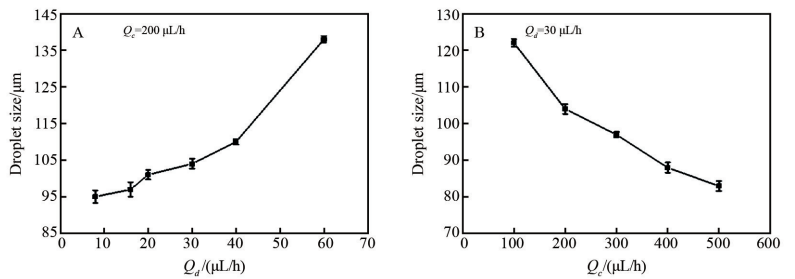

圖 5 (A)連續相流量為 200 μL/ h 時,微滴尺寸與分散相流量的關系; (B)分散相流量為 30 μL/ h 時,微滴尺寸與連續流量的關系

連續相粘度對液晶微滴生成的影響

連續相粘度會通過影響毛細管數 Cac 對生成微滴尺寸產生影響,可采用不同濃度PVA 調控連續相粘度。 當連續相和分散相的流量分別為 200 μL / h和 16 μL / h時,不同 PVA 濃度下所生成液晶微滴尺寸的變化如圖6A 所示,隨著 PVA 濃度增加,連續相粘度增加, Cac 增大,分散相受到連續相的粘性剪切力增大,使得液晶微滴生成尺寸減小。當PVA含 量從0增加到1%時,微滴尺寸從(102±1.05) μm緩慢減小為(97±1 98) μm。當PVA含量從1%增加到 2.5% 時,微滴尺寸陡降到(36±1.25) μm。 PVA含量不高于1%時,微滴生成流型為射流; 當PVA含量高于2.5%時,微滴生成流型為滴流。滴流下生成的液晶微滴尺寸明顯小于射流,表明可以通過調控連續相粘度調控流型,從而在更大范圍內調控生成微滴的尺寸。 當 PVA 含量進一步增加到 10% 時,分散相出現回流現象,無液晶微滴生成。

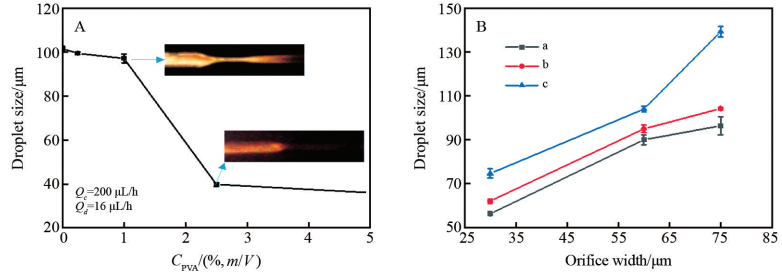

圖 6 (A)液晶微滴生成尺寸與連續相粘度的關系; (B)不同 Qc/ Qd(a: 200 / 3; b: 200 / 8; c: 200 / 30)下液晶微滴尺寸與孔口寬度的關系

2. 4 孔口寬度對液晶微滴生成的影響

兩相流體交匯處狹窄孔口形狀決定了局部流場變化,從而影響微滴的形成。 固定連續相與分散相流速分別為200和3μL / h,當孔口尺寸從30μm 增加到60μm 時,液晶微滴尺寸從(56 ± 0.83) μm增加到(90±2.20) μm(圖6B)。 當改變連續相和分散相流速比時,液晶微滴尺寸同樣隨著孔口尺寸增加而增加(圖6B)。 當孔口尺寸足夠?qū)挄r(shí),連續相對分散相的壓力難以累積,需要更長時間才能將分散相剪斷。 因此,對于固定的兩相流速,孔口尺寸寬的通道所形成微滴尺寸更大。

2. 5 DCA 檢測研究

SDS 修飾的 5CB 微滴常用于肝腸疾病潛在標志物膽汁酸的傳感檢測。膽汁酸分子在 5CB 微滴表面吸附可以擾亂SDS排列,引起微滴內液晶分子取向變化。 通過偏光顯微鏡觀察此變化引起的液晶微滴構型從“射線型”到“雙極型”的轉變,可以實現膽汁酸分子的檢測。 選取3種不同尺寸的液晶微滴(77、70 和38μm)探究微滴尺寸對傳感性能的影響。加入200μmol / L DCA后, 77μm的液晶微滴構型在1 min內完全從“放射型”構型變?yōu)椤半p極型”構型(圖7A和7D),而38 μm的液晶微滴依然保持“放射型”構型(圖7C和7F)。 70 μm液晶微滴中“放射型”構型中心缺陷出現了向微滴表面遷移的現象(圖7B和7E),形成“放射型”到“雙極型”的過渡態。將觀測時間固定為 1 min,探究了3種液晶微滴(38、 70 和 77 μm)對 DCA 的檢出限(定義為液晶微滴構型從“放射型”變?yōu)椤半p極型”的微滴數量百分比大于 30% 所 對 應 的 樣 本 濃 度 )。3種液晶微滴的檢出限分別為 ( 383 ± 23.6 ) μmol / L、(183 ± 23.6) μmol / L 和(140±14.1) μmol / L(圖 7G),檢出限隨液晶微滴尺寸的增大而減小。 研究表明,液晶微滴尺寸通過影響決定微滴中液晶分子取向的 Saddle-splay(K24 )項表面彈性自由能,從而對微滴構型產生影響。 當微滴尺寸減小時,微滴傾向于呈現“放射型”構型,因而,較大尺寸液晶微滴更容易引起液晶微滴構型改變。

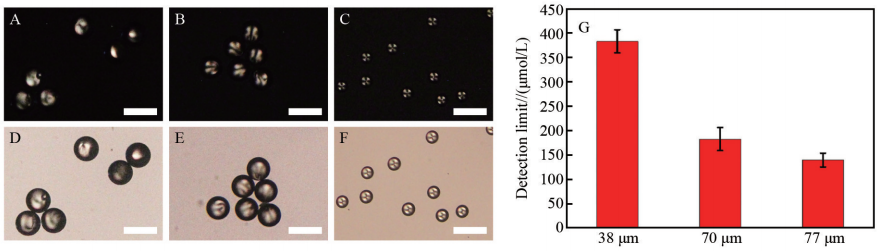

圖 7 不同尺寸 PVA/ SDS-5CB 微滴在加入 200 μmol / L DCA 后 1 min 內的偏光顯微圖像(A ~ C)和相應的明場(D ~F)顯微鏡圖像: (A、D)77 μm, (B、E)70 μm, (C、F)38 μm; (G)不同尺寸液晶微滴對DCA 的檢出限。比例尺為100μm

結論

采用流動聚焦微結構系統研究了單分散液晶微滴的生成方法,并對不同尺寸液晶微滴的傳感響應進行了初步研究分析。 通過調節連續相和分散相的流量、 粘度比以及微通道的孔口寬度,可以獲得10 ~ 145μm穩定且尺寸均一的液晶微滴。 研究表明, 微通道中 兩 相 流 量 均 較 小時為擠壓流模式; 增大連續相流量,減小分散相流量后會變成滴流。 在滴流中,增大分散相流量,流型將從滴流變?yōu)樯淞鳌?進一步增加分散相流量,射流會變成管狀流。 當連續相流量一定時,液晶微滴的尺寸隨分散相流量增加而增大; 分散相流量固定時,隨著連續相流量增大,液晶微滴尺寸減小。連續相粘度越大,分散相受到的粘性剪切力越大,液晶微滴尺寸越小。 微通道孔口尺寸越大,液晶微滴尺寸越大。比較流速比、連續相粘度以及孔口寬度3個因素對液晶微滴尺寸的影響發現,調節流速比,液晶微滴的尺寸差約可達90μm; 改變連續相粘度,液晶微滴的尺寸差約可達70μm; 而孔口寬度從30μm變?yōu)?5μm時,液晶微滴的尺寸差約為50μm。利用3種尺寸(38、70和77μm)的單分散液晶微滴進行DCA檢測時發現,越大的液晶微滴的檢出限越低。 當液晶微滴尺寸從38μm增加到77μm時,液晶微滴對脫氧膽酸的檢出限從(383±23.6 ) μmol / L降低到(140±14.1) μmol / L。
