六、曝光（Exposure）

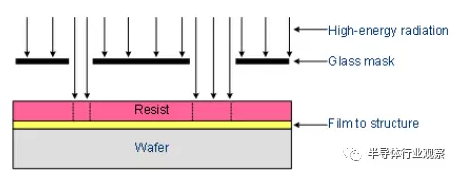

在這一步中，將使用特定波長的光對覆蓋襯底的光刻膠進行選擇性地照射。光刻膠中的感光劑會發生光化學反應，從而使正光刻膠被照射區域（感光區域）、負光刻膠未被照射的區域（非感光區）化學成分發生變化。這些化學成分發生變化的區域，在下一步的能夠溶解于特定的顯影液中。

在接受光照后，正性光刻膠中的感光劑DQ會發生光化學反應，變?yōu)橐蚁┩⑦M(jìn)一步水解為茚并羧酸（Indene-Carboxylic-Acid, CA），羧酸在堿性溶劑中的溶解度比未感光部分的光刻膠高出約100倍，產生的羧酸同時還會促進酚醛樹脂的溶解。利用感光與未感光光刻膠對堿性溶劑的不同溶解度，就可以進行掩膜圖形的轉移。

曝光方法：

a、接觸式曝光（Contact Printing）掩膜板直接與光刻膠層接觸。

b、接近式曝光（Proximity Printing）掩膜板與光刻膠層的略微分開，大約為10～50μm。

c、投影式曝光（Projection Printing）。在掩膜板與光刻膠之間使用透鏡聚集光實現曝光。

d、步進式曝光(Stepper)

這里特別說一下投影式曝光的分類：

曝光中最重要的兩個參數是：

1.曝光能量（Energy）

2.焦距（Focus）

如果能量和焦距調整不好，就不能得到要求的分辨率和大小的圖形。表現為圖形的關鍵尺寸超出要求的范圍。

七、顯影(development)

通過在曝光過程結束后加入顯影液，正光刻膠的感光區、負光刻膠的非感光區，會溶解于顯影液中。這一步完成后，光刻膠層中的圖形就可以顯現出來。為了提高分辨率，幾乎每一種光刻膠都有專門的顯影液，以保證高質量的顯影效果。

顯影工序使將在曝光過程中形成的隱性圖形成為光刻膠在與不在的顯性圖形，以作為下一步加工的膜版。顯影中進行的是選擇性溶解的過程，最重要的是曝光區和未曝光區之間溶解率的比值(DR)。商用正膠有大于1000的DR比，在曝光區溶解速率為3000nm/min，在未曝光區只有幾nm/min。

現在有二種顯影方法，一是濕顯影，他在IC和微加工中正廣泛使用，另一種是干顯影。

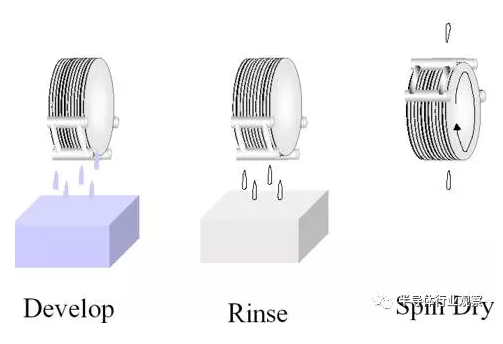

       a、整盒硅片浸沒式顯影（Batch Development）。缺點：顯影液消耗很大；顯影的均勻性差；

b、連續噴霧顯影（Continuous Spray Development）/自動旋轉顯影（Auto-rotation Development）。一個或多個噴嘴噴灑顯影液在硅片表面，同時硅片低速旋轉（100～500rpm）。噴嘴噴霧模式和硅片旋轉速度是實現硅片間溶 解率和均勻性的可重復性的關鍵調節參數。

c、水坑（旋覆浸沒）式顯影（Puddle Development）。噴覆足夠（不能太多，最小化背面濕度）的顯影液到硅片表面，并形成水坑形狀（顯影液的流動保持較低，以減少邊緣顯影速率的變 化）。硅片固定或慢慢旋轉。一般采用多次旋覆顯影液：第一次涂覆、保持10～30秒、去除；第二次涂覆、保持、去除。然后用去離子水沖洗（去除硅片兩面的 所有化學品）并旋轉甩干。優點：顯影液用量少；硅片顯影均勻；最小化了溫度梯度。

顯影液：

a、正性光刻膠的顯影液。正膠的顯影液位堿性水溶液。KOH和NaOH因?yàn)闀?huì)帶來可 動離子污染（MIC，Movable Ion Contamination），所以在IC制造中一般不用。最普通的正膠顯影液是四甲基氫氧化銨（TMAH）（標準當量濃度為0.26，溫度 15～250C）。在I線光刻膠曝光中會生成羧酸，TMAH顯影液中的堿與酸中和使曝光的光刻膠溶解于顯影液，而未曝光的光刻膠沒有影響；在化學放大光刻 膠（CAR，Chemical Amplified Resist）中包含的酚醛樹脂以PHS形式存在。CAR中的PAG產生的酸會去除PHS中的保護基團（t-BOC），從而使PHS快速溶解于TMAH顯 影液中。整個顯影過程中，TMAH沒有同PHS發生反應。

b、負性光刻膠的顯影液。二甲苯。清洗液為乙酸丁脂或乙醇、三氯乙烯。

顯影中的常見問題：

a、顯影不完全（Incomplete Development）。表面還殘留有光刻膠。顯影液不足造成；

b、顯影不夠（Under Development）。顯影的側壁不垂直，由顯影時間不足造成；

c、過度顯影（Over Development）。靠近表面的光刻膠被顯影液過度溶解，形成臺階。顯影時間太長。

八、堅膜 （Hard Bake）

刻膠顯影完成后，圖形就基本確定，不過還需要使光刻膠的性質更為穩定。硬烘干可以達到這個目的，這一步驟也被稱為堅膜。在這過程中，利用高溫處理，可以除去光刻膠中剩余的溶劑、增強光刻膠對硅片表面的附著力，同時提高光刻膠在隨后刻蝕和離子注入過程中的抗蝕性能力。另外，高溫下光刻膠將軟化，形成類似玻璃體在高溫下的熔融狀態。這會使光刻膠表面在表面張力作用下圓滑化，并使光刻膠層中的缺陷（如針孔）減少，這樣修正光刻膠圖形的邊緣輪廓。

用O2等離子體對樣品整體處理，以清除顯影后可能的非望殘留叫de-scumming。特別是負膠但也包括正膠，在顯影后會在原來膠-基板界面處殘留聚合物薄層，這個問題在結構小于1um或大深-寬比的結構中更為嚴重。當然在De-scumming過程中留膠厚度也會降低，但是影響不會太大。

最后，在刻蝕或鍍膜之前需要硬烤以去除殘留的顯影液和水，并退火以改善由于顯影過程滲透和膨脹導致的界面接合狀況。同時提高膠的硬度和提高抗刻蝕性。硬烤溫度一般高達120度以上，時間也在20分左右。主要的限制是溫度過高會使圖形邊緣變差以及刻蝕后難以去除。

方法：熱板，100～1300C（略高于玻璃化溫度Tg），1～2分鐘。

目的：a、完全蒸發掉光刻膠里面的溶劑（以免在污染后續的離子注入環境，例如DNQ酚醛樹脂 光刻膠中的氮會引起光刻膠局部爆裂）；

b、堅膜，以提高光刻膠在離子注入或刻蝕中保護下表面的能力；

c、進一步增強光刻膠與硅片表面之間的黏附性；

d、進 一步減少駐波效應（Standing Wave Effect）。

常見問題：

a、烘烤不足（Underbake）。減弱光刻膠的強度（抗刻蝕能力和離子注入中 的阻擋能力）；降低針孔填充能力（Gapfill Capability for the needle hole）；降低與基底的黏附能力。

b、烘烤過度（Overbake）。引起光刻膠的流動，使圖形精度降低，分辨率變差。另外還可以用深紫外線（DUV，Deep Ultra-Violet）堅膜。使正性光刻膠樹脂發生交聯形成一層薄的表面硬殼，增加光刻膠的熱穩定性。在后面的等離子刻蝕和離子注入（125～2000C）工藝中減少因光刻膠高溫流動而引起分辨率的降低。

九、刻蝕或離子注入

刻蝕（英語：etching）是半導體器件制造中利用化學途徑選擇性地移除沉積層特定部分的工藝。刻蝕對于器件的電學性能十分重要。如果刻蝕過程中出現失誤，將造成難以恢復的硅片報廢，因此必須進行嚴格的工藝流程控制。半導體器件的每一層都會經歷多個刻蝕步驟。

刻蝕一般分為電子束刻蝕和光刻，光刻對材料的平整度要求很高，因此，需要很高的清潔度。 但是，對于電子束刻蝕，由于電子的波長極短，因此分辨率與光刻相比要好的多。 因?yàn)椴恍枰谀０澹虼藢?duì)平整度的要求不高，但是電子束刻蝕很慢，而且設備昂貴。

對于大多數刻蝕步驟，晶圓上層的部分位置都會通過“罩”予以保護，這種罩不能被刻蝕，這樣就能對層上的特定部分進行選擇性地移除。在有的情況中，罩的材料為光阻性的，這和光刻中利用的原理類似。而在其他情況中，刻蝕罩需要耐受某些化學物質，氮化硅就可以用來制造這樣的“罩”。

離子注入是一種將特定離子在電場里加速，然后嵌入到另一固體材料之中的技術手段。使用這個技術可以改變固體材料的物理化學性質，現在已經廣泛應用于半導體器件制造和某些材料科學研究。離子注入可以導致核轉變，或改變某些固體材料的晶體結構。

十、光刻膠的去除

光刻膠的主要功能是在整個區域進行化學或機械處理工藝時，保護光刻膠下的襯底部分。所以當以上工藝結束之后，光刻膠應全部去除，這一步驟簡稱去膠。只有那些高溫穩定的光刻膠，例如光敏感聚酰亞胺，可以作為中間介質或緩沖涂層而留在器件上。

為避免對被處理表面的任何損傷，應當使用低溫下溫和的化學方法。超聲波的應用也可以增強剝離效能。因?yàn)橛懈g問題、一些已知的剝離液不能作用與鋁等金屬表面；在此情況下、臭氧或氧等離子體(灰化)是首先采用的。這些等離子體同樣成功地作為非鋁表面的光刻交剝離劑，但是，器件表面的損壞仍是要解決的問題。

刻蝕或離子注入之后，已經不再需要光刻膠作保護層，可以將其除去。去膠的方法分類如下：

濕法去膠

有機溶劑去膠：利用有機溶劑除去光刻膠

無機溶劑：通過使用一些無機溶劑，將光刻膠這種有機物中的碳元素氧化為二氧化碳，進而而將其除去

干法去膠：利用等離子體將光刻膠剝除

除了這些主要的工藝以外，還經常采用一些輔助過程，比如進行大面積的均勻腐蝕來減小襯底的厚度，或者去除邊緣不均勻的過程等等。一般在生產半導體芯片或者其它元件時，一個襯底需要多次重復光刻。

以上是光刻的步驟，特此收集給大家，希望指正。
