起初微流控芯片在歐洲被稱為“微整合分析芯片”，在美國被稱為“芯片實驗室”。微流控芯片是指容納微流控模塊的物理平臺。微流控芯片的尺寸通常在1厘米到10厘米之間，看起來像顯微鏡載玻片。一個微流控芯片可以容納多個微流控模塊。

微流控模塊有很多種。下面簡單舉例常見的一些微流控設計模塊。

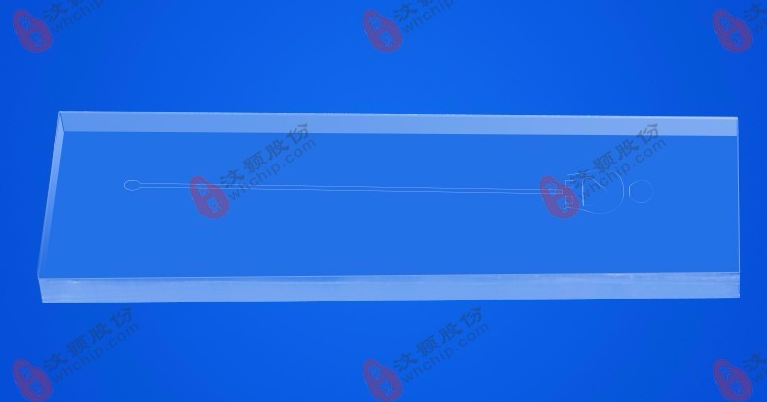

直通道微流控模塊

顧名思義是一個單直微通道，有一個入口和一個出口。當研究人員評估材料相容性時，如光學、熱學、化學或表面性質時，首要選擇單一通道。在細胞培養研究中使用直通道微流控設備來優化試劑、通道尺寸、流速或每個特定細胞類型或大小的通道涂層。

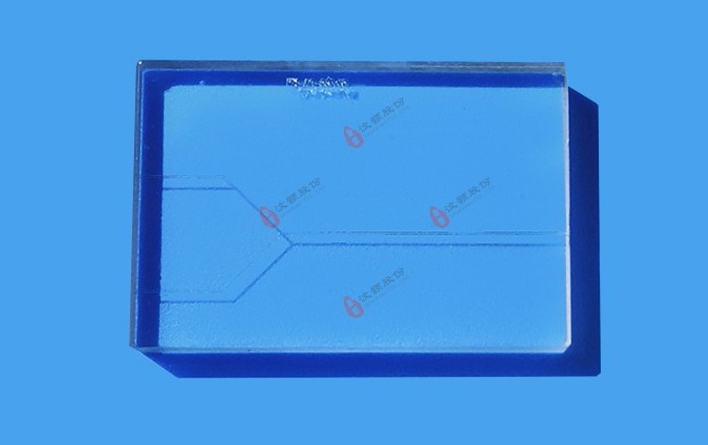

Y通道微流控模塊

這類型的設備主要用于分離。通常，細胞等不均勻顆粒混合物從一側進入，在連接處分離，然后通過出口輸送。Y通道微流控設備可以利用磁、電、聲、熱、激光、鞘層流、重力等多種物理或流動特性來驅動分離。

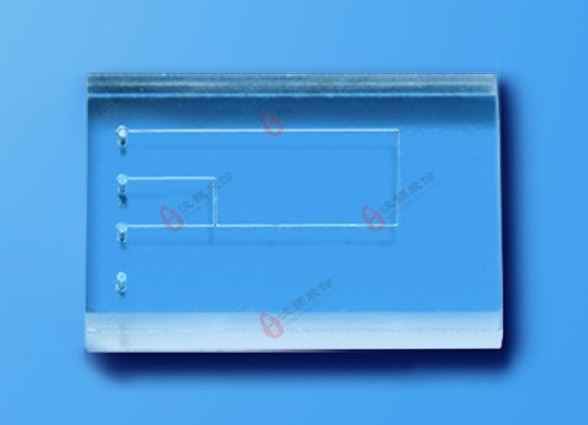

T型微流控模塊

在典型的T型微流控模塊中，有一個主直通道和一個垂直的側通道，它們沿長度方向與主通道相連。T型接頭通常用于產生液滴，如油包水或水包油等。這類型的微流控設備通常是簡單常用的液滴發生器。

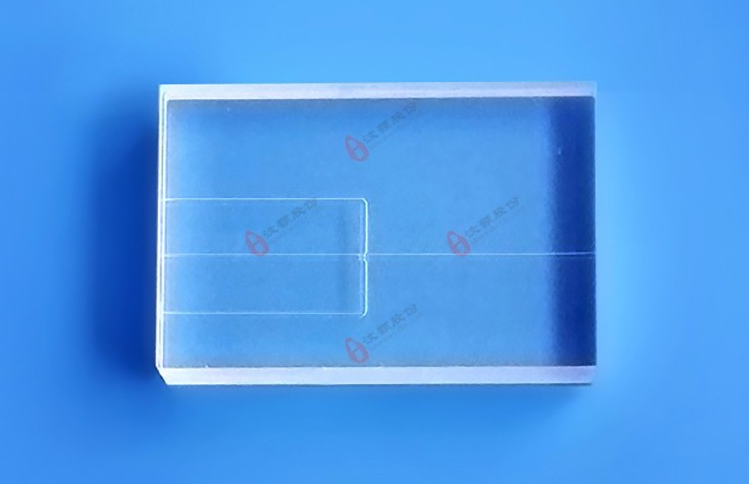

交叉型微流控模塊

交叉連接微流控模塊是兩個垂直的通道以對稱的方式連接到主通道上。連接處通常充當微噴嘴，產生流動聚焦現象。近幾年來，許多流體聚焦液滴發生器被引入單細胞高通量測序和其他應用。

螺旋微流控模塊

螺旋微流控模塊通常是一個在通道外端分支的單螺旋通道。氣流通常從螺旋的中心進入，從外部流出。螺旋通道主要用于基于慣性的顆粒分離和分選。通常，使用這種策略可以分離不同大小、重量或形狀的粒子。根據應用的不同，分支機構的數量可以在2-10之間。

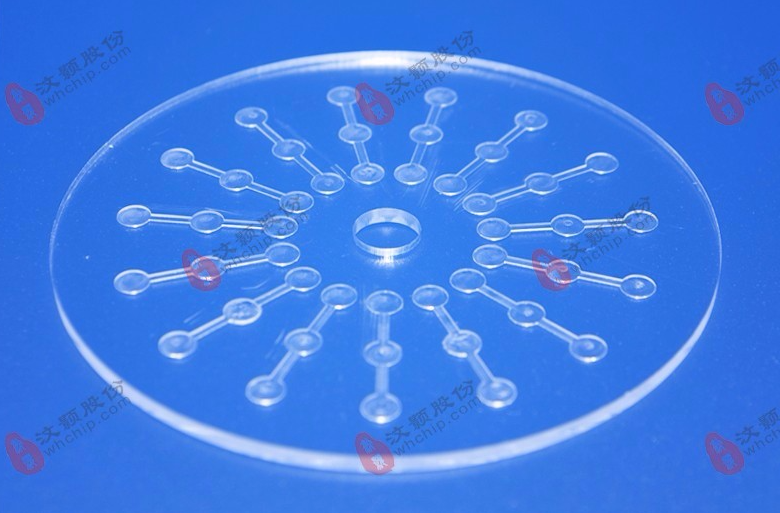

微型反應器模塊

這種模塊也被稱為微流控室或流動池，這些微流控模塊沿通道的某處聚集，具有腔型功能。當液體需要進行化學、物理或生物反應時，可使用這些微型裝置。通常需要加熱、紫外線或時間來激活和進行反應。例如用于POCT設備的微流控模塊，其中患者樣本（例如血清）進入微流控室，并且需要與試劑（例如抗體或酶）反應輸出檢測結果。芯片上的PCR是這種微流控模塊較為常見的例子。

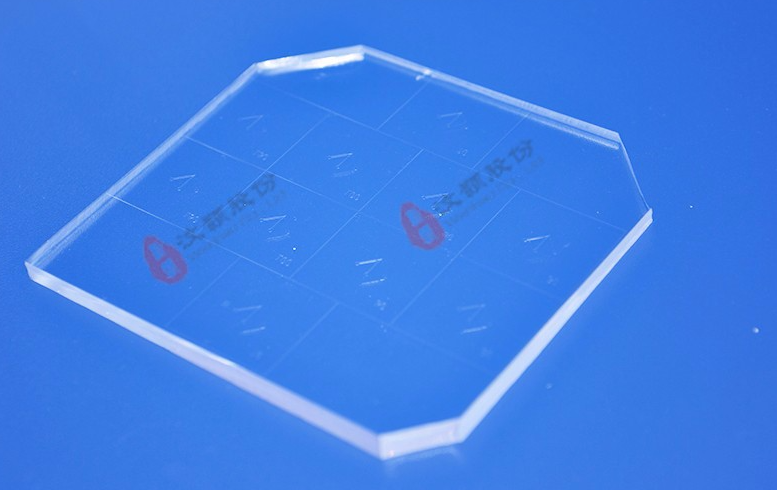

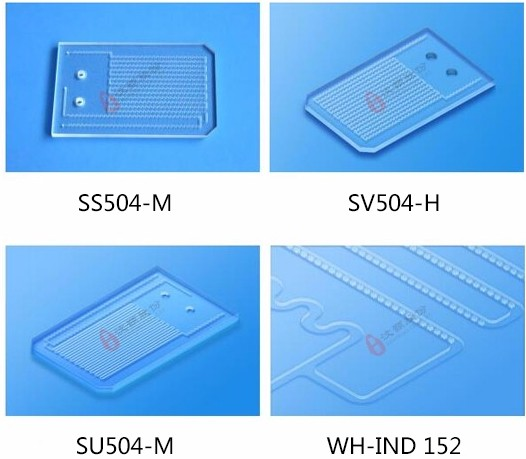

分離微流控模塊

捕獲和分離是微流控技術的主要應用領域。利用微流控模塊分離目標粒子的方法有很多。較常見的是微通道中的篩型特征，其中通道允許特定尺寸的顆粒通過，同時保持或捕獲目標顆粒。其他類型有基于渦流的阱，在主通道的側面或內部，腔室根據目標的大小和形狀捕獲目標。分離微流控設備在分離癌細胞、干細胞和血清方面有很大的應用。

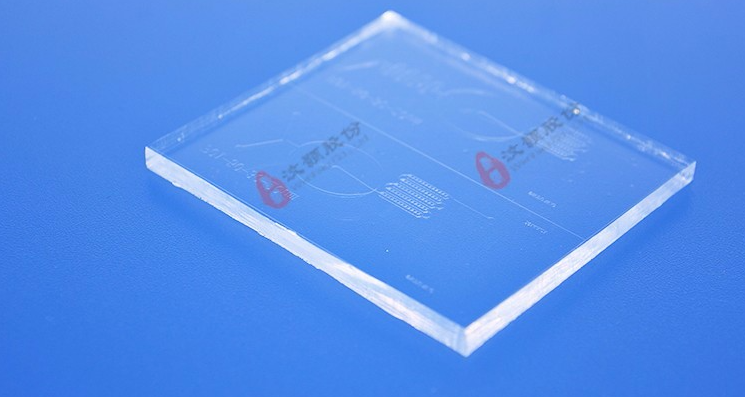

合并微通道

當來自不同來源的幾種試劑需要混合和反應時，使用合并微流控模塊。通常某些化學物質或粒子，如標記物或細胞，需要以準確的方式進入主流。大多數生物學研究或化學合成應用都是多液體的，因此微流體合并設備在該領域具有良好的應用。
