1. 簡介

產品類別：循環進樣泵細胞灌流系統，立式注射泵，微量進樣泵，微量注射泵。

循環進樣泵/細胞灌流系統可用于模擬生理條件下的細胞培養，通常在生物芯片或者細胞流動室上操作。

連續注射灌流系統（立式連續微量注射泵）是灌注/抽取型微流體進樣設備，包括三款標準產品：

一組：WH-CPS-02 連續注射灌流系統（配備2路注射器）；

二組：WH-CPS-04 連續注射灌流系統（配備4路注射器）；

三組：WH-CPS-06 連續注射灌流系統（配備6路注射器）。

汶顥股份提供更多通道定制服務，如8，10，12個等微流體進樣設備！

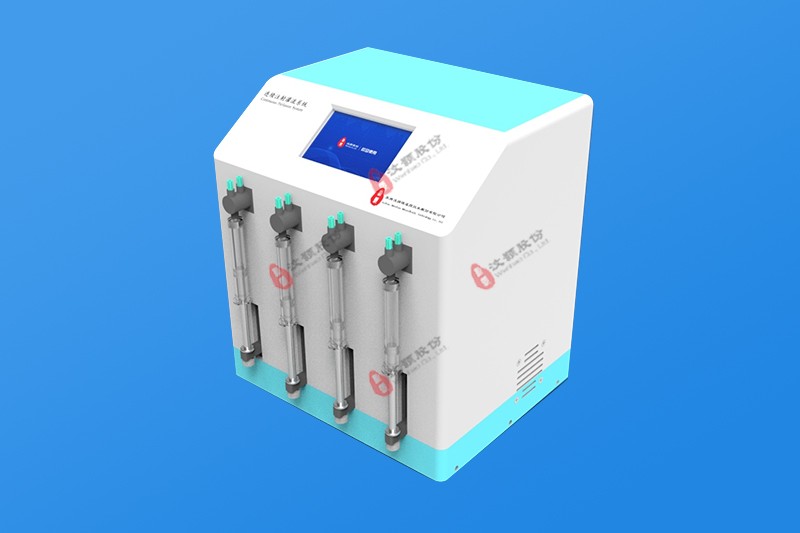

連續注射灌流系統（WH-CPS-04）是汶顥股份自主研發的高精度流體控制設備，該系統具有精密、穩定、抗干擾能力強等特點，可以廣泛應用于微流體驅動控制等相關領域。

該設備含有4組推進模塊，每組的切換閥只需外接簡單管路，即可實現2個連續通道進行不間斷注射液體，并且每一組推進模塊均可以不同的速度注射或抽取液體。使用方便，操作簡單，可在開機主界面中完成流體控制的參數設置、修改和查看，參數輸入過程中可直接從列表中選取注射器的型號與內徑，也可手動輸入，然后再輸入其他參數（流量、流速、時間、輸液類型等）即可，工作過程中可隨時暫停任務，且可重新設置各項參數并立即執行。

2.技術參數

工作模式：吸液、注液、先注后吸、先吸后注、連續模式

通道數量：4

注射器最大行程：60mm

注射器規格：1mL-10 mL

行程分辨率：0.078um

每微步注射量：0.428 uL（10 mL注射器）

線速度范圍：4.68um/min－133mm/min

最大線性推力：20kgf

控制精度：≤±0.5%（行程≥最大行程的 30%時）

設置方式：全觸屏設置

顯示方式：7寸彩色液晶屏，同屏幕顯示多組通道相關參數

重量：12kg

工作電壓：220V/50HZ

外形尺寸：320（L）×273（W）×365（H）mm

工作環境：溫度 0℃－40 ℃，相對濕度＜80%

3.功能特點

3.1通道設置

每個通道可分別進行參數設置，也可統一進行“快進”、“快退”、“開始”、“暫?！钡炔僮?。

3.2注射器型號確定

每個通道可放置不同品牌、不同規格的注射器（頭部1/4-28UNF外牙，尾部M3內牙）。

（1）從列表中查找

廠商品牌中有標準的注射器列表，選中注射器型號后，程序自動調入對應的內徑值。

（2）自定義輸入

如果注射器程序列表中沒有用戶使用的注射器，可以直接輸入注射器的型號與內徑值。該設備可以存儲多組用戶自定義的注射器內徑值。

3.3 目標參數輸入

目標參數包括：液量、流速、時間。選擇輸入任意兩個參數，另一個參數系統直接得出。

4.圖形界面特點

注射器規格庫的顯示，可以根據需要選擇相應的類型；

各通道當前的運行模式、狀態，及各通道之間的延時情況；

各通道實時單獨操控與所有通道的統一操控。

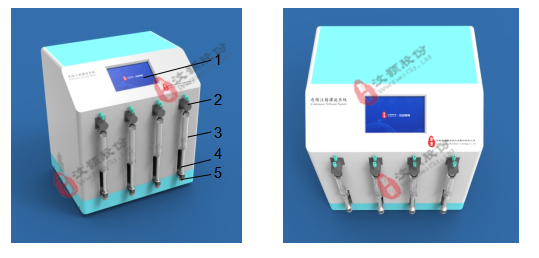

5.特征圖解

（1）操作顯示屏；（2）切換閥；（3）氣密進樣器；（4）推桿；（5）緊固旋鈕；

屏幕中的注射通道默認從左到右對應第一至第四通道。

6.連續注液準確性測試報告

7.裝箱清單

 8.連續注射外接管路配件清單
