1.簡介

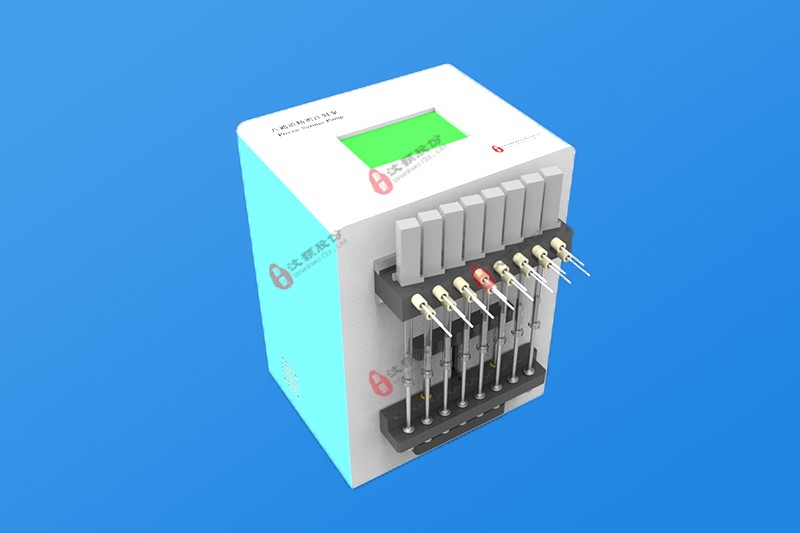

八通道精密注射泵（WH-PSP-08）是汶顥股份自主研發的高精度流體控制設備，該系統具有精密、穩定、抗干擾能力強等特點，可以廣泛應用于微流體驅動控制等相關領域。

該設備是一款注液和吸液相結合的注射泵，可同時推注最多8個注射器，以不同的速度注射或抽取液體。使用方便，操作簡單，可在開機主界面中完成流體控制的參數設置、修改和查看，工作過程中可隨時暫停任務，且可重新設置各項參數并立即執行。

2. 技術參數

2通道數量：8；

2注射器最大行程：60mm，48000步；

2注射器活塞速度：40-6400 步/秒；

2注射器規格：250uL、500 uL、1 mL、2.5 mL、5 mL、10 mL；

2注射器管材質：高硼硅玻璃；

2注射器活塞材質：聚四氟乙烯；

2準確性：＜2%（行程≥最大行程的 30%時）；

2閥類型：兩位三通搖臂隔膜閥；

2膜片材質：EPDM橡膠；

2閥切換時間：＜50ms；

2PEEK接頭螺紋：1/4-28UNF；

2工作電壓：24V；

2最大功率：48W；

2通訊類型：RS-232，RS-485（15個獨立地址）；

2設置方式：全觸屏設置；

2顯示方式：5寸彩色液晶屏；

2重量：8.5 kg；

2工作電壓：220V/50HZ；

2外形尺寸：260×250×350（長×寬×高）；

2工作環境：溫度 0℃－40 ℃，相對濕度＜80%。

WH-SP-08八通道注射泵說明書下載

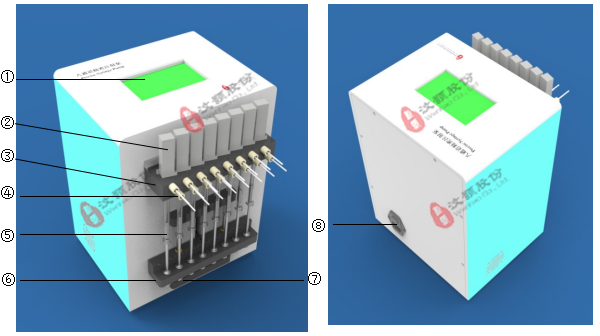

3.特征圖解

（1）屏幕；（2）切換閥；（3）匯流板；（4）PEEK接頭；（5）玻璃注射器；（6）注射器推塊（7）手?jǐn)Q螺絲；（8）開關；

4. 裝箱清單

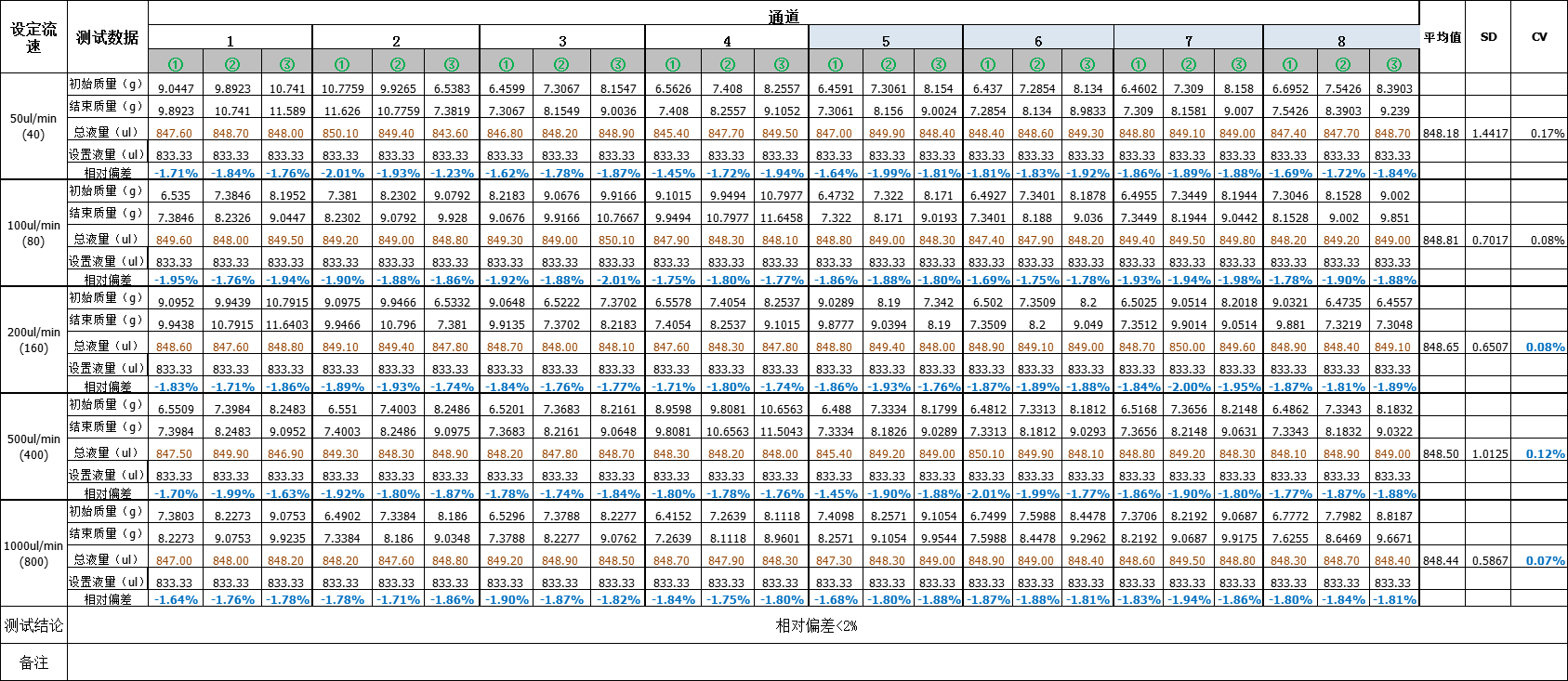

5. 八通道緊密注射泵準確性測試報告

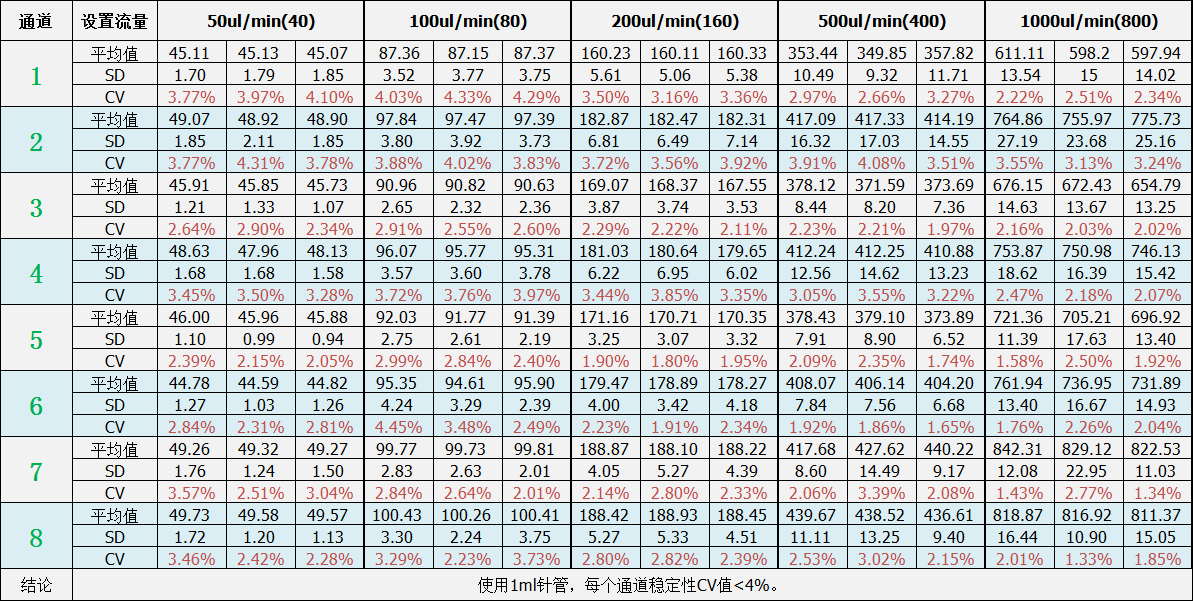

6. 八通道緊密注射泵穩定性測試報告

八通道精密注射泵使用教程
