一、等離子工作原理

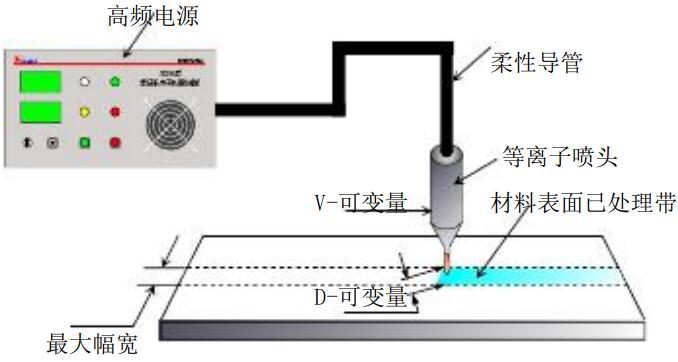

射流型大氣低溫等離子處理機由等離子發生器、氣體輸送系統及等離子噴頭等部分組成。 等離子發生器產生高壓高頻能量在噴嘴鋼管中被激活和被控制的輝光放電中產生了低溫等離子 體，借助壓縮空氣將等離子體噴向工件表面，當等離子體與被處理物體表面相遇時，產生了化 學作用和物理變化，表面得到了清潔，去除了碳化氫類污物，如油脂、輔助添加劑等，根據材 料成分，其表面分子鏈結構得到了改變。建立了羥基、羧基等自由基團，這些基團對各種涂敷 材料具有促進其粘合的作用，在粘合和油漆應用時得到了優化。在同樣效果下，應用等離子體 處理表面可以得到非常薄的高張力涂層表面，不需其他機械、化學處理等任何強烈作用成分來 增加粘合性。

二、主要技術參數

三、特點

1）噴射出的等離子體流為中性，不帶電，可以對各種高分子、金屬、橡膠、PCB 電路板等材料進行表面處理；

2）提高塑料件粘接強度，例如 PDMS、PP 材料處理后可提升數倍，大部分塑料件處理后可使表面能量達到 60 達因以上；

3）等離子體處理后表面性能持久穩定，保持時間長；

4）干式方法處理無污染，無廢水，符合環保要求；

5）可以在生產線上在線運行處理，降低成本。

四、安裝

1. 設備結構

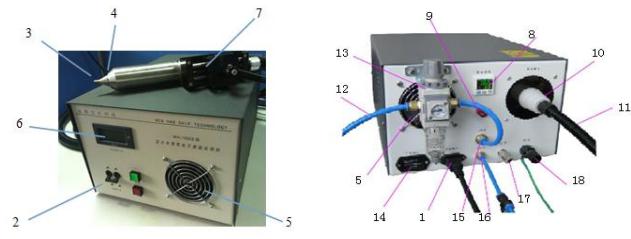

設備外觀圖

     1.主機電源輸入 10. 高壓輸出接頭

     2.電源開關 11. 等離子噴槍和主機連接高壓電纜

     3.等離子噴槍 12. 輸入氣管

     4.等離子焰體 13. 氣源調壓過濾器

     5.散熱風扇 14.工作累時器

     6.工作電流表 15. 氣源輸入接口

     7.噴頭固定支架 16. 氣源輸出接口

     8.數字壓力表 17. 等離子遠控插座

     9.風壓報警指示燈（紅） 18. 主機地線接線柱（黑）

2. 設備安裝（參考實物圖片說明）

1）噴槍的安裝

a. 將等離子噴槍 3 安裝在支架部位，并用適當的固定措施使噴槍上的高壓電纜、地線和氣管不受強力拉扯、磨擦和尖銳物體的刺劃。

b. 調節噴槍安裝組件使噴嘴和被處理工件之間的距離使其為 5~8mm 之間。（處理距離要根據材質、速度及后續工藝來試驗調整，相對距離越近處理強度越大，但過近距離會燒蝕材料）

2) 主機的安放

a. 將發生器主機安裝在合適部位并加以固定，注意設備工作時主機的風扇和排風窗口不能有物體遮擋。

b. 主機四面不要緊貼大面積的鐵質面安置，設備四周請離這類材質 10cm 以上的距離，否則會因渦流損耗而增加電耗和增加設備的溫升。

3）噴頭和主機的連接

a. 噴槍高壓電纜的連接：將噴槍和主機連接的高壓電纜插頭插入高壓接口 10 上并旋緊。

b. 噴槍地線的連接：將噴槍的黃綠雙色線固定在地線接線柱 18 上，并接保護地線。

c.氣管的連接：將等離子噴槍的氣管插進主機上的“氣源輸出”接口 15 上，再將壓縮空氣氣源接至調壓過濾器 21 輸入接口，氣源輸入壓力須大于 4bar。

4） AC220V 電源的連接 a. 請選用大于 0.75mm2 規格的導線，將電源 AC220V 可靠地連接至主機電源輸入接口 1，連接沒有極性, 但不能和地接錯。

b.“地”接線端一定要接保護地線。

5）設備遠控的連接 ：將遠控線纜接至控制插座 17 上，線纜另一端是腳踏控制器,可實現同步控制。

五. 設備的使用

1. 將電源開關 2 向上推至 ON 位置（向下推至 OFF 位置為關機），此時壓縮氣體截止閥打開，噴嘴先吹出空氣清洗氣道，同時逆變電源通電，LCD 電流表顯示數值，等離子焰體 4 即從噴頭口噴出。此時可參照數字壓力表 8 的顯示數值調節氣源調節閥 13 使工作氣體壓力調至0.5bar-0.7bar 之間（建議壓力設置為中間點 0.6bar 左右：壓力波動會影響等離子處理強度，壓力過低時噴頭會發熱，電極壽命縮短；壓力過高等離子焰體會熄滅，處理強度下降）;

2. 另外也可通過后面板遠控接口控制等離子設備， 當輸出控制插座 17 接通時（近控時插頭兩端子為斷開狀態），噴頭將噴射出等離子體，反之則無等離子體噴射。

3. 設備后面板設有數字壓力表 8 可設定最低及最高保護壓力，出廠保護壓力設定為0.5-0.7bar,若氣體壓力低于 0.5bar 或高于 0.7bar 時風壓指示燈 9 聲光報警提示風壓異常須及時調整排除；若風壓繼續變化低于最低值（0.4bar) 或高于最高值（0.8bar) 時設備將保護，此時噴頭沒有等離子焰體輸出。 出廠時風壓參數已設置鎖定，若修改請參照數字壓力表 8使用說明。

4. 主機正面有一狀態故障指示紅燈 7，接通電源后設備正常工作時該指示燈常亮；若出現0.5 秒的間隔閃爍，則表示噴頭和相關高壓線有故障，如高壓線斷路、短路、接觸不良等故障；若出現 2 秒的間隔閃爍，則表示主機后面 12V 排風風扇有故障。

5. 影響等離子處理效果主要因素: 材料材質、運行速度、處理功率、工作風壓、噴頭距離。

六、注意事項及維護

1、WH-1000Z 為高壓設備，無專業知識人員請勿打開機箱維護設備。

2、主機的地線接線柱一定要可靠接（保護）地線；

3、噴頭與主機間的高壓電纜走線要自然，不能小角度彎曲；

4、注意保護高壓電纜，防止銳器劃割傷高壓電纜的絕緣層；

5、主機內的風扇、高壓變壓器等每 6 個月用刷子清除其表面的灰塵，環境惡劣的每 3 個月清除其表面的灰塵。

6、 建議每天開機前使用管道刷清潔噴嘴內壁積碳，保持等離子焰體狀態穩定。

7、 人體請勿觸摸噴射出的等離子體內焰，否則會引起電擊和灼傷。

8、該機工作時所需氣源必須為無水無油壓縮空氣，惡劣的氣源會引起等離子噴頭損壞。

9、 嚴禁在有可燃可爆的氣體環境中使用。
