微流控(Microfluidics)是指在微米尺度空間對流體進行操控的一種技術，該技術可以將化學、生物等實驗室的基本功能微縮到一個幾平方厘米芯片上，因此又被稱為芯片實驗室 (Lab-on-a-chip)。微流控芯片系統可以在幾十到幾百微米的微小通道或構件中操控流體的流動，所操控的流體體積可小至10^-9~10^-18L。它把樣品反應、制備、分離、檢測等生化實驗的基本操作集成到很小的芯片上，以可控流體由微通道形成網絡貫穿于微流控系統，在實現了常規生化實驗室各項功能的同時，降低了分析檢測的成本，加快了反應速度，提高了反應效率，使得實驗可控性更強。微流控芯片制作簡單、成本低廉、分析速度快，現已廣泛應用于生物、化學和醫學等研究領域。

液滴微流控作為微流控芯片研究中的重要分支，是近年來在傳統連續流微流控系統基礎上發展起來的，利用互不相溶的兩液相產生分散的微液滴進行實驗操作的非連續流微流控技術。在微流控芯片中，液滴是兩相界面處的表面張力和剪切力共同作用形成的，根據分散相和連續相的不同，液滴可分為兩種：油相中的水相微液滴(W/O型液滴)，和水相中的油相微液滴(O/W型液滴)。液滴微流控實現了液滴在微小通道中的流動控制，為生物和醫學研究搭建了一個全新的平臺。迄今為止，液滴技術已廣泛應用于DNA、蛋白質、酶等生物大分子的分析檢測以及藥物傳遞等生物醫學領域。

1.液滴微流控的特點

傳統的連續流微流控系統，由于低雷諾數層流的特點，連續流體的混合比較困難，同時也增加了其樣品的消耗量。此外，當需要增加平行測試的數目以提高反應或分析的通量時，往往會增加芯片的尺寸和復雜性。另外，均相流體也易造成交叉污染。與之相比，液滴微流控技術由于結合了微流控以及液滴技術，使其兼有兩者的特點：

(1) 體積微小    通過微流控液滴技術，產生的微液滴體積可在納升甚至飛升范圍內。體積的減小增加了液滴的比表面積和傳質性能，能與連續相之間發生高效的物質傳遞和能量轉移，從而減少了液滴內樣品混合及反應的時間。Leman等在飛升(fL)水平的液滴中進行操控并獲得顯著成效，在75 fL的液滴中它們的混合時間為45 μs，遠遠快于此前的報道。液滴由于反應快速，所需樣品量消耗微少，適用于對單細胞、單分子進行分析，尤其也適合一些珍貴樣品的篩選與分析。

(2) 生成速度快    微液滴在微流控技術下的產生頻率在0.1~ 2000 Hz之間，因此微液滴能為一些酶反應和基于細胞篩選的實驗提供高分辨率的優質數據支持。此外，液滴微流控這一特性可以在短時間內產生大量平行重復的反應單元，從而在高通量基因分析和藥物篩選等方面被廣泛應用。

(3) 大小均勻，體系封閉    由于每個微液滴處在連續相中被彼此分開。每個液滴中的樣品互不影響，這樣就使得樣品濃度保持相對穩定，且避免了樣品之間的交叉污染。另外，水相微液滴由于被油相包裹，內部環境穩定，外部蒸發受到抑制，反應條件在短時間內所受外界的影響微乎其微，這些條件在宏觀的實驗中是很難實現的。此外，微液滴還可包裹單個細胞或者細胞團，甚至可對活生物體進行培養來測定特定刺激下所產生的可溶性代謝產物。

(4) 單分散性良好    由于多分散性所產生的液滴大小不同，傳統的液滴方法在實際研究中很難進行定量分析，而液滴微流控技術所產生的微液滴憑借其良好的單分散性，使反應物的濃度保持相同，反應條件保證一致，因而有助于實驗的定量分析與研究。此外，還可將檢測裝置集成于微流控芯片上，使液滴能被直接分析，從而極大地擴展了其應用范圍。

2.液滴的生成方法

在微流控芯片上產生液滴，是一相流體在另一相不互溶或部分互溶流體中分散的過程，兩種互不相溶的液體，以其中的一種作為連續相，另一種作為分散相，分散相以微小體積(10^-15~10^-9 L)單元的形式分散于連續相中，形成液滴。目前形成液滴的方法可以分為被動法和主動法兩類。被動法是指通過控制微管道結構和兩相流速比來控制液滴的生成，而主動法一般通過外加力來驅動和控制液滴的生成。

被動法主要包括T型通道法、流動聚焦法和共軸流聚焦法(如圖 1所示)。T型通道法是產生微流控液滴最常用的方法之一，由Thorsen等最先提出。在T型通道法中，兩相不相溶的流體在垂直的T型管道交叉口處相遇，在壓力和剪切力的作用之下，流動相截斷分散相，從而形成液滴。流動聚焦法由Anna等和Dreyfus等最先提出。在流動聚焦法中，三條流路聚焦一個管道中，分散相和流動相匯合于十字交叉管處，上下對稱的流動相同時擠壓分散相使其斷裂，從而形成液滴。共軸流聚焦法是Cramer等最早用來制備微液滴的。在共軸流聚焦法中，孔道中心軸內插入尖嘴的毛細管，分散相和連續相處在管道內平行流動，分散相在進入連續相管道時，在連續相流體的剪切力作用下，被擠壓斷裂形成液滴。

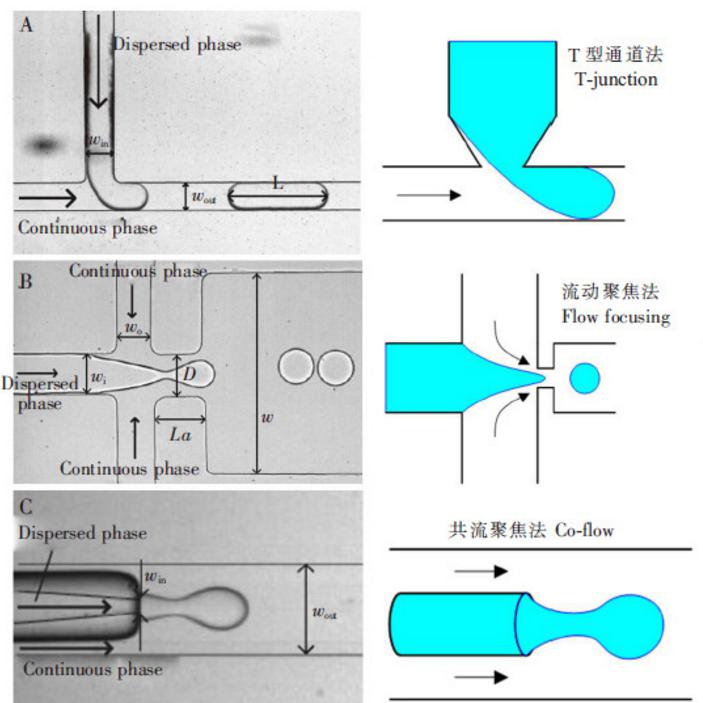

圖 1 3種被動產生微液滴的方法

(A) T型通道微流控芯片液滴發生方法；(B) 流動聚焦微流控芯片液滴發生方法；(C) 共軸流微流控芯片液滴發生方法。右側為對應方法的原理示意圖。其中有色部分為分散相，箭頭所指方向為連續相流動方向。

主動法包括電驅動法和光驅動法等。常見電驅動法主要有介電泳法和電潤濕法。介電泳法是從儲液室中將液體拉出以形成液滴。生成液滴的大小與施加電場的大小和頻率有關。電潤濕法是用外加電場來改變流體與其接觸面間的界面自由能，使液體浸潤表面，電場關閉后，表面變疏水，之前浸潤在表面的液體從儲液池斷裂，形成液滴。光驅動法是用強匯聚的光束產生兩相微液滴的一種方法^[]。Park等利用光驅動法將激光脈沖作用于水相，激光脈沖產生的能量促使水分子分解產生急劇膨脹的氣體，從而在水油兩相界面處形成氣穴，截斷水相進入到油相中形成液滴，這種方法能以每秒10000個的速度產生1~150 pL大小的液滴。

3.液滴微流控在生物醫學中的應用

3.1 液滴微流控在分析檢測中的應用

由于液滴的諸多特點，液滴微流控在取代笨重的生化實驗室進行分析檢測方面已展現出其獨特的優勢。它可以精確地對反應中的微液滴進行操控，并能夠減少反應試劑的用量。同時在液滴中可以使用各種技術進行定性分析，液滴微流控體系已經在分析檢測中得以應用。這種分析檢測技術涉及到成像分析、激光光譜學、電化學、毛細管電泳、質譜、核磁共振譜、化學發光法檢測等。

將液滴微流控系統和熒光偏振免疫分析相結合，可以從生物樣品中快速檢測和定量分析蛋白質標記物的特性，液滴微流控熒光偏振免疫分析平臺成為用于分子檢測中的一種新型工具，以此可用來控制食品或環境樣品中的品質。相比于熒光共振能量轉移方法(FRET)，熒光偏振方法只需要對相互作用的雙方之一進行標記，而且不需要將生物大分子分析物從樣品中純化和分離即可對其進行檢測。Choi等利用液滴快速而精確地在奶牛的生鮮奶液中檢測和量化牛血管生成素，并將被分析液的體積減小到1 nL以下，這比傳統的熒光偏振免疫分析所需體積量減少了5個數量級(如圖 2A所示)。

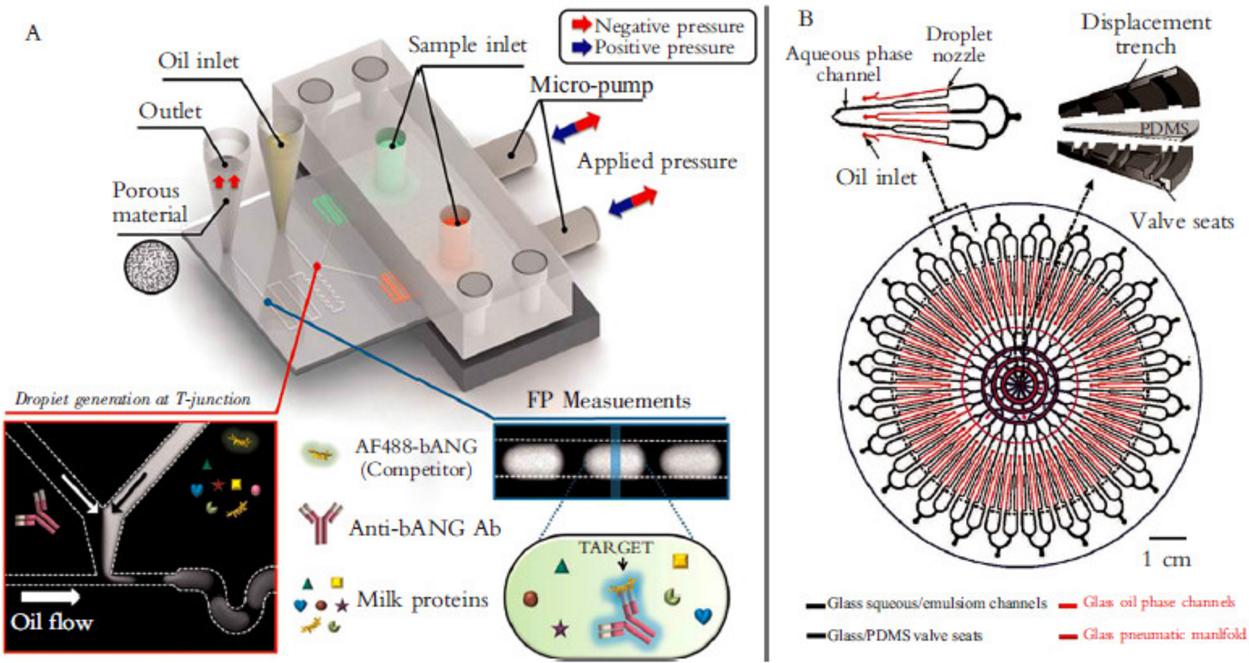

圖 2 液滴微流控應用于分子檢測

(A) 運用氣動微泵裝置快速檢測和定量蛋白質標記的液滴微流控熒光偏振免疫分析平臺(dFPIA)原理圖[46]。(B) 96通道的微型乳液生成陣列(MEGA)裝置[47]。其中每個重復單元由4個T型收縮口組成。同時所有液滴產生裝置由3個同軸環狀氣動閥門驅動。

同時液滴微流控在單分子檢測中，不僅應用于生物大分子的檢測，還有DNA中基因信息的提取，利用蛋白質標記可以在很低的復合樣品濃度下檢測機體健康與否。Zeng等研究了一系列微型乳液生成陣列裝置(MEGA)，引出許多列平行的液滴生成器集成在一起。這種MEGA芯片用一個集成的氣動泵驅動液滴的生成，這96個通道可以保證每小時生成3.4×106 nL的液滴(如圖 2B所示)。這樣的模型使得驅動泵可以精確、可編程化的控制液滴的生成，從而確保了在單細胞和單分子檢測中液滴的高定量數字化計算[48]。此外，液滴微流控還被應用在葡萄糖、醌類、β-半乳糖苷酶等分析檢測中。

3.2 液滴微流控在藥物遞送和釋放中的應用

在醫藥應用方面，藥物載體系統的基本要求包括：(1)過程固定；(2)抑制藥物降解；(3)改善藥物的穩定性；(4)控制藥物的遞送行為[43,54]。液滴微流控為藥物的遞送和釋放建立了一個強有力的平臺，提供了新的研究方向。液滴中使用藥物載體系統的典型例子就是蛋白質和縮氨酸治療，它們在進入血液前在腸胃中的生物藥效率很低[53]。

Kong等[55]將親水性抗癌藥物封裝在單分散的生物相容性磷脂囊泡中，形成了核-殼結構的W/O/W型雙乳液模型，雙乳液液滴大小可根據不同流速控制在50~200 μm之間。這種結構克服了飽和磷脂在溶解性方面的限制和不飽和磷脂轉換溫度過低的問題，與直接置于水溶液中的藥物相比展現出持久的藥物釋放作用(如圖 3A所示)。Sarkar等[56]使用液滴微流控技術來評估乳腺癌細胞中的藥物攝取、消逝與細胞毒性，并在單細胞和多細胞的相互作用中建立了適合藥物篩選的液滴微流控平臺。Pessi等[53]還將液滴微流控應用在蛋白質藥物的治療中(如圖 3B所示)。通過微流控技術制作出W/O/W型超薄殼雙乳液液滴，在內部相中裝1%的牛血清蛋白，外部用聚乙烯醇、聚已酸內酯和聚乙二醇包裹，所有微粒的粒徑都在23~47 μm之間，而且這種通過液滴微流控方法做出的微膠囊是單分散且無滲透的，藥穩定性可達4周之久，微膠囊能在168 h內穩定釋放30%的牛血清蛋白。

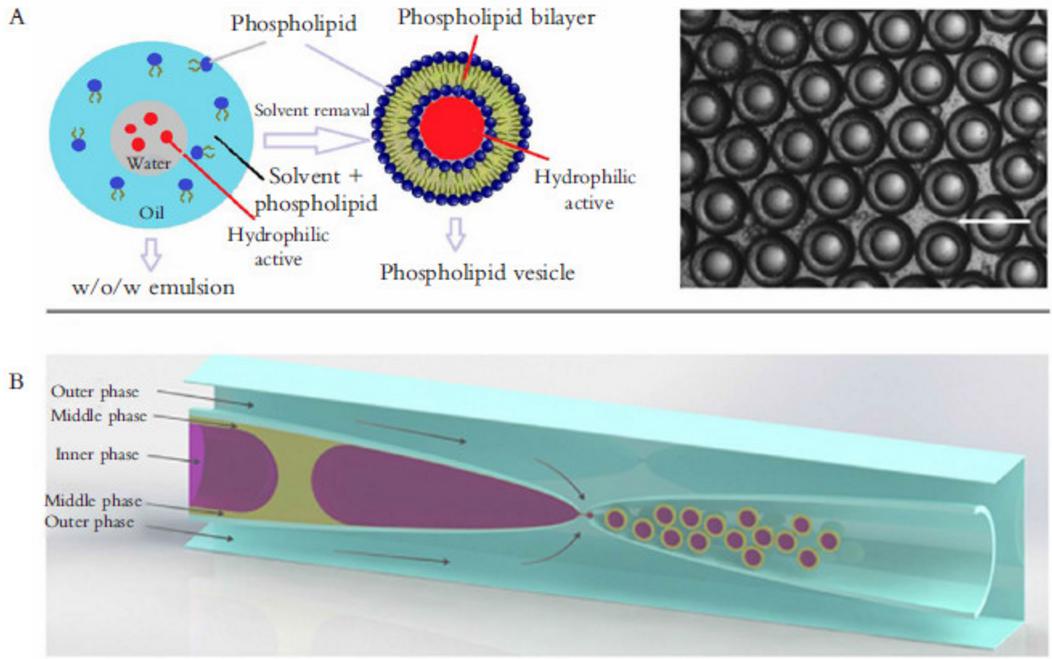

圖 3 液滴微流控應用于藥物遞送與釋放

(A) W/O/W乳液液滴。原理示意圖及48 h后被收集的W/O/W乳液液滴(比例尺150 μm)[55]。(B) 左側為內部中間流動相，伸展的毛細管插入圓柱形管內，內部流動相在油相中形成水相大液滴，帶有超薄殼的液滴移入右邊的采集管內，形成帶有外部流動相的雙乳液[53]。

4 總結與展望

本文綜述了液滴微流控的主要特點以及制備方法，并對其近年來在生物醫學中的應用進行了簡要的概述。液滴微流控平臺作為近年來快速發展的分析技術，由于其試劑用量少、分析速度快、單分散性良好等特點，已逐漸在生物醫學等方面展現出獨特的優勢。由于制備條件簡單，易實現等原因，目前大多數研究仍以被動法產生液滴為主。與主動法相比，被動法制備液滴往往具有速度快，通量高和操作簡單等優勢。但是，同樣存在難以精確操作和可控性較差等缺陷。主動法通過光、電、聲或氣等方法可以有效地產生微液滴并實現對液滴較為精確的下游操控，但是往往由于制備工藝復雜，外部設備要求高等原因不適宜于大多數研究。

從目前液滴微流控芯片的發展趨勢來看，生物醫學領域內液滴微流控平臺的應用還處于初期階段，隨著不斷復雜的多功能化、集成化和智能化手段的應用，液滴微流控將在未來的生物醫學領域得到更加深入的研究。當然，液滴微流控目前仍存在諸多挑戰，主要在于以下幾個方面：

(1) 芯片材質與加工工藝。目前聚二甲基硅氧烷(PDMS)和軟光刻技術被廣泛應用于微流控芯片的制備，但是為了進一步實現商業化生產和臨床應用，更低廉，穩定的芯片制作材料，以及更簡單便捷的芯片加工工藝也需要進一步的研究和探索。

(2) 高效靈敏的檢測技術。由于液滴微流控的特點就是體積微小，液滴產生速度快，數量多，如何實現對大量微液滴進行快速檢測分析也是未來液滴微流控應用推廣的一個難點。

(3) 模塊化芯片單元的大規模集成。大規模集成是微流控芯片的一個顯著優勢，但是如何將模塊化的液滴微流控單元與上下游功能單元大規模集成于一個多功能的微流控平臺并實現自動化智能操作，仍然需要進一步的努力和研究。雖然這些困難客觀存在，但是基于當前微流控技術快速發展的趨勢，我們有理由相信，液滴微流控未來將會克服這些困難，并在更多領域取得更大的發展。

參考文獻

1 Pit A M, Duits M H G, Mugele F. Sensor. Actuat. B-Chem., 1990, 1(1-6):244-248

2 Di Carlo D, Aghdam N, Lee L P. Anal. Chem., 2006, 78(14):4925-4930

3 Weigl B, Domingo G, LaBarre P, Gerlach J.?Lab Chip, 2008, 8(12):1999-2014

4 Rios A, Zougagh M, Avila M. Anal. Chim.Acta, 2012, 740:1-11

5 Yan Y J, Boey D, Ng L T, Gruber J, Bettiol A, Thakor N V, Chen C H. Biosens. Bioelectron., 2016, 77:428-434

6 LI Song-Jing, ZENG Wen. Chin. Hydrau. Pneu., 2013,(6):13-23 李松晶, 曾 文. 液壓與氣動, 2013,(6):13-23

7 SONG Wen-Bin, DONG Zhao-Qing, REN Ji-Cun. J. Anal. Sci., 2011, 27(1):106-112 宋文斌, 董朝青, 任吉存. 分析科學學報, 2011, 27(1):106-112

8 Somaweera H, Ibraguimov A, Pappas D. Anal. Chim.Acta, 2016, 907:7-17

9 Leman M, Abouakil F, Griffiths A D, Tabeling P.?Lab Chip, 2015, 15(3):753-765

10 Kasule J S, Maddala J, Mobed P, Rengaswamy R. Comput. Chem. Eng., 2016, 85:94-104

11 Chen A F, Huang H X. J. Phys. Chem. C., 2016, 120(3):1556-1561

12 Du G S, Fang Q, Den Toonder J M J. Anal. Chim.Acta, 2016, 903:36-50

13 Choi K, Im M, Choi J M, Choi Y K. Microfluid. Nanofluid., 2012, 12(6):821-827

14 Huebner A M, Abell C, Huck W T S, Baroud C N, Hollfelder F. Anal. Chem., 2011, 83(4):1462-1468

15 Elani Y, deMello A J, Niu X Z, Ces O.?Lab Chip, 2012, 12(18):3514-3520

16 Rosenfeld L, Lin T, Derda R, Tang S K Y. Microfluid. Nanofluid., 2014, 16(5):921-939

17 Miller O J, El Harrak A, Mangeat T, Baret J C, Frenz L, El Debs B, Mayot E, Samuels M L, Rooney E K, Dieu P, Galvan M, Link D R, Griffiths A D. P. Natl. Acad. Sci.USA, 2012, 109(2):378-383

18 Liu Y G, Banerjee A, Papautsky I. Microfluid.?Nanofluid, 2014, 17(2):295-303

19 Joensson H N, Svahn H A. Angew. Chem. Int. Ed., 2012, 51(49):12176-12192

20 JIA Peng-Fei, JIANG Ke-Ming, LIU Cong, ZHOU Wu-Ping, ZHANG Tao, ZHANG Zhi-Qiang, LI Hai-Wen. Chem. Res. Appl., 2015, 27(8):1097-1103 賈朋飛, 蔣克明, 劉 聰, 周武平, 張 濤, 張志強, 黎海文. 化學研究與應用, 2015, 27(8):1097-1103

21 Huebner A, Sharma S, Srisa-Art M, Hollfelder F, Edel J B, Demello A J.?Lab Chip, 2008, 8(8):1244-1254

22 Rakszewska A, Tel J, Chokkalingam V, Huck W T S. Npg. Asia. Mater., 2014, 6:e133

23 Wang Y L, Zhao L, Tian C, Ma C, Wang J Y. Anal.?Methods-UK, 2015, 7(23):10040-10051

24 Song H, Tice J D, Ismagilov R F. Angew. Chem. Int. Ed., 2003, 42(7):768-772

25 Kaler K V I S, Prakash R.?Sensors-Basel, 2014, 14(12):23283-23306

26 ZHAO Shu-Fang, BAI Lin, FU Yu-Hang, JIN Yong, CHENG Yi. Chem. Ind. Eng. Pro., 2015, 34(3):593-616 趙述芳, 白 琳, 付宇航, 金涌, 程 易. 化工進展, 2015, 34(3):593-616

27 Gu H, Duits M H G, Mugele F. Int. J. Mol. Sci., 2011, 12(4):2572-2597

28 Beatus T, Bar-Ziv R H, Tlusty T. Phys. REP., 2012, 516(3):103-145

29 Thorsen T, Roberts R W, Arnold F H, Quake S R. Phys. Rev. Lett., 2001, 86(18):4163-4166

30 Anna S L, Bontoux N, Stone H A. Appl. Phys. Lett., 2003, 82(3):364-366

31 Dreyfus R, Tabeling P, Willaime H. Phys. Rev. Lett., 2003, 90(14):14505

32 Cramer C, Fischer P, Windhab E J. Chem. Eng. Sci., 2004, 59(15):3045-3058

33 Baroud C N, Gallaire F, Dangla R.?Lab Chip, 2010, 10(16):2032-2045

34 Pit A M, Duits M H G, Mugele F. Micromachines-Basel, 2015, 6(11):1768-1793

35 Fan S K, Hsieh T H, Lin D Y.?Lab Chip, 2009, 9(9):1236-1242

36 Fan S K, Hsu Y W, Chen C H. Lab Chip, 2011, 1(15):2500-2508

37 Brown C V, McHale G, Trabi C L.?Langmuir, 2015, 31(3):1011-1016

38 Nejad H, Hoorfar M.?Microfluid Nanofluid, 2015, 18(3):483-492

39 Banerjee A, Noh J H, Liu Y G, Rack P D, Papautsky I.?Micromachines-Basel, 2015, 6(2):172-185

40 MacDonald M P, Spalding G C, Dholakia K.?Nature, 2003, 426(6965):421-424

41 Chen K Y, Lee A T, Hung C C, Huang J S, Yang Y T. Nano. Lett., 2013, 13(9):4118-4122

42 Park S Y, Wu T H, Chen Y, Teitell M A, Chiou P Y.?Lab Chip, 2011, 11(6):1010-1012

43 Chou W L, Lee P Y, Yang C L, Huang W Y, Lin Y S.?Micromachines-Basel, 2015, 6(9):1249-1271

44 Zhu Y, Fang Q. Anal. Chim.?Acta, 2013, 787:24-35

45 MA Chao, SHEN Shao-Fei, ZHAO Lei, WANG Jin-Yi. J. Instr. Anal., 2015, 34(3):246-256 馬 超, 申少斐, 趙 磊, 王進義. 分析測試學報, 2015, 34(3):246-256

46 Choi J W, Kim G J, Lee S, Kim J, deMello A J, Chang S I.?Biosens. Bioelectron., 2015, 67:497-502

47 Zeng Y, Novak R, Shuga J, Smith M T, Mathies R A. Anal. Chem., 2010, 82(8):3183-3190

48 Zeng Y, Wang T Y. Anal. Bioanal. Chem., 2013, 405(17):5743-5758

49 Kim J, Khan M, Park S Y. ACS. Appl. Mater. Inter., 2013, 5(24):13135-13139

50 Piao Y X, Han D J, Azad M R, Park M, Seo T S. Biosens. Bioelectron., 2015, 65:220-225

51 Wu S Z, Zhou Z Y, Xu L R, Su B, Fang Q. Biosens. Bioelectron., 2014, 53:148-153

52 Witters D, Knez K, Ceyssens F, Puers R, Lammertyn J. Lab Chip, 2013, 13(11):2047-2054

53 Pessi J, Santos H A, Miroshnyk I, Yliruusi J, Weitz D A, Mirza S. Int. J. Pharm., 2014, 472(1-2):82-87

54 Ganan-Calvo A M, Montanero J M, Martin-Banderas L, Flores-Mosquera M. Adv. Drug. Deliver. Rev., 2013, 65(11-12):1447-1469

55 Kong F, Zhang X, Hai M T.?Langmuir, 2014, 30(13):3905-3912

56 Sarkar S, Cohen N, Sabhachandani P, Konry T.?Lab Chip, 2015, 15(23):4441-4450

57 CHEN Jiu-Sheng, JIANG Jia-Huan. Chinese J. Anal. Chem., 2012, 40(8):1293-1300 陳九生, 蔣稼歡.?分析化學, 2012, 40(8):1293-1300

58 SHEN Feng, LI Yi, LIU Zhao-Miao, CAO Ren-Tuo, WANG Gui-Ren. Chinese J. Anal. Chem., 2015, 43(12):1942-1954 申 峰, 李 易, 劉趙淼, 曹刃拓, 王貴人.?分析化學, 2015, 43(12):1942-1954

59 LIU Wen-Ming, LI Li, REN Li, WANG Jian-Chun, TU Qin, WANG Xue-Qin, WANG Jin-Yi. Chin. J. Anal. Chem., 2012, 40(1):24-31 劉文明, 李 立, 任 麗, 王建春, 涂 琴, 王雪琴, 王進義.?分析化學, 2012, 40(1):24-31

60 CAI Ya-Mei, HONG Zhan-Ying, ZHU Zhen-Yu, CHAI Yi-Feng. Chin. J. Pharm. Anal., 2013, 33(11):2013-2018 蔡亞梅, 洪戰英, 朱臻宇, 柴逸峰. 藥物分析雜志, 2013, 33(11):2013-2018

（文章來源: 分析化學 作者：閆嘉航, 趙磊, 申少斐, 馬超, 王進義  科學網科學網轉載僅供參考學習及傳遞有用信息，版權歸原作者所有，如侵犯權益，請聯系刪除）
