微液滴形成收集夾具(WHCF-05)

液滴收集裝置是一款集液滴產生、收集、分析模塊于一體的裝置，是食品科學、藥物輸送、粒子合成等研究領域的理想系統。

我公司生產的液滴收集裝置，可產生直徑10-250 μm的單分散微液滴。液滴收集裝置中芯片與收集液直接接觸，產生的液滴從出口直接進入收集液中，避免了液體流動擾動和液滴融合，另外，可以在收集固化模塊利用紫外固化液滴，從而得到多功能的聚合物粒子。

液滴收集裝置使用優勢

1)   液滴尺寸可控，從10到250μm可以調節；

2)   液滴單分散性強，產生速率可控；

3)   體積小，質量輕，便攜性強；

4)   可以結合紫外固化液滴；

5)   避免了液體流動擾動和液滴融合；

6)   便于對液滴的收集和后續操作。

液滴收集裝置的應用

1)   產生的液滴產品可以用于多種領域，如營養學、化妝品和材料科學方面；

2)   合成用于診斷學和生物學中的微球；

3)   設計控制藥物分散的乳液液滴；

4)   初級研究和批量生產液滴的理想化裝置。

規格

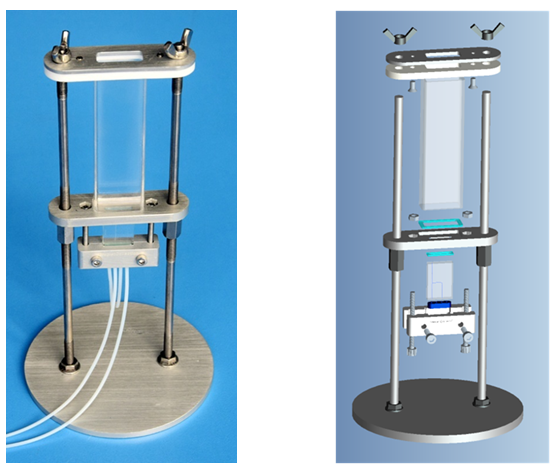

裝配示意圖

裝配過程

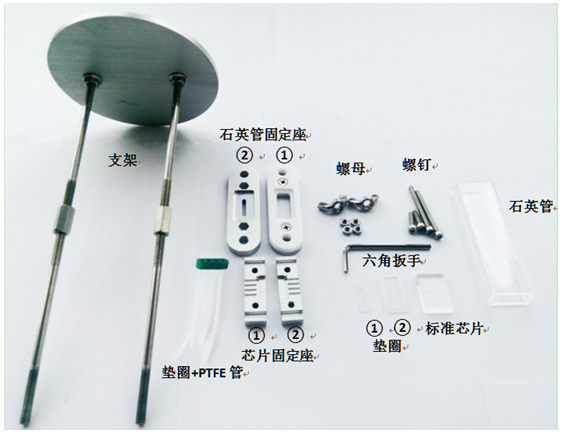

1.裝配材料

2.組裝步驟

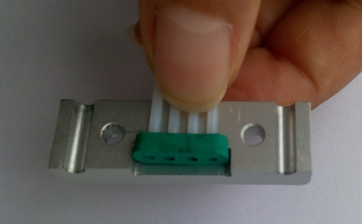

1)   將PTFE管插入彈墊中，PTFE管頭距彈墊出口處約1mm，然后將插好管子的彈墊放置在芯片固定座的對應位置上。

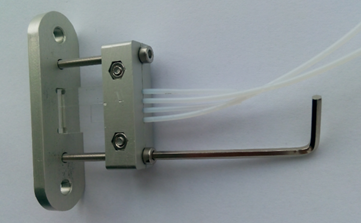

2)   將芯片固定座位置調整好，用螺釘固定住。

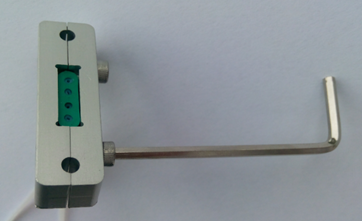

3)   將標準芯片放置在芯片固定座和石英管固定座①之間，輕擰上螺絲，并調整墊圈①和芯片位置。

4)   將上一步的裝置插入支架上，在石英管固定座①上放上石英管，將石英管固定座②插入支架，過程中用手固定石英管。

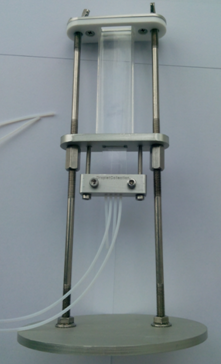

5)   擰上兩個羊角頭螺母，夾具組裝完成

使用注意事項

1)   用六角扳手擰螺釘時，兩邊交替慢慢擰緊，防止夾碎芯片。

2)   由于墊圈①尺寸較小，大力擰緊時墊圈易變形，所以需要重復多次調整至不漏液為止。

3)   支架一般不需要拆卸，如果松了，請用對應扳手擰緊。

4)   實驗前試一下夾具是否漏水，如果漏水，調節一下螺釘，直至不漏水為止。

5)   芯片使用完成后，請將夾具的螺釘松開，防止芯片和墊圈因為長期的應力作用有損壞。

6)   實驗后，請保持夾具干凈、干燥，防止腐蝕螺釘。

7)   玻璃芯片和石英管都是易碎產品，請注意輕拿輕放。
