1　引言

隨著IC工藝的高速發展對CD（Critical Dimension，關鍵尺寸、特征尺寸或線寬，是衡量一個企業IC工藝技術水準高低的技術指標）的要求不斷減小，工藝水平已經進入亞微米級別，并且仍然不斷減小級別。IC制造對光刻工藝的技術要求也隨之更高。光刻工藝中的顯影工藝也經歷了幾個世代的發展。在顯影設備中，關鍵改進主要體現為顯影噴嘴的改進。

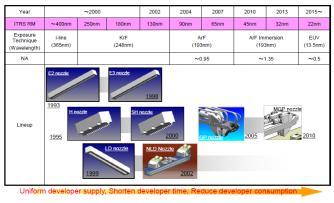

圖1　顯影噴嘴的發展歷程

通過圖1可見，顯影設備噴嘴的發展隨著顯影工藝的發展而不斷改良，使其適應新的工藝需要。集成電路圖形是通過顯影后顯現，顯影質量的好壞決定了CD值是否能達到工藝要求。在其顯影過程中，不只晶圓在顯影工藝腔中做動，還會在顯影之前與顯影之后進行烘烤處理。因此，顯影過程中對CD值產生影響的原因有多種。主要影響因素如下：顯影腔體中down flow的大小、腔體中的溫濕度控制、顯影液流量的大小及顯影液溫度、顯影噴嘴的高度及顯影液時間等。

顯影噴嘴是顯影液供應噴灑系統的一個關鍵組件，是在該系統的終端負責將顯影液均勻涂灑在晶圓表面，在該過程中出現顯影缺陷的概率最大，因此顯影噴嘴的設計尤為重要。本文將對IC制造過程中顯影工藝及顯影液供應系統中顯影噴嘴的發展進行論述。

2　顯影工藝及顯影噴嘴的發展

2.1　顯影工藝的發展

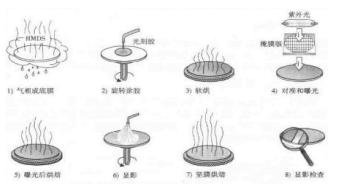

圖2　光刻工藝的8個步驟

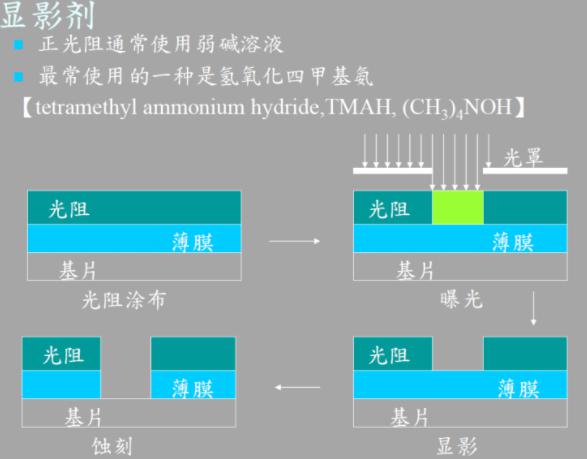

圖3　正光阻顯影成像示意圖

        如圖2和圖3所示，顯影工藝在光刻工藝過程中的中后期工序，以去除光刻膠形成工藝需求的圖形為目的，使掩膜版的圖形能夠精確的投射到晶圓的光刻膠上。顯影工藝過程中，顯影液與光刻膠發生化學反應，顯影后通過去離子水沖洗去除化學反應過程中的殘留雜質。所有顯影工藝的步驟都是保證CD值的工藝要求。CD值達到工藝要求，則認為光刻工藝加工過程的所有CD值都是符合工藝要求。

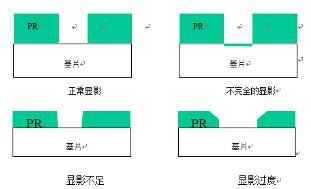

圖4　顯影缺陷示意圖

在顯影過程中，不成熟的工藝或顯影機臺本身問題都會造成芯片發生顯影缺陷。顯影缺陷有欠顯影、過度顯影等。欠顯影的原因是由于顯影液的量不足以與光刻膠發生完全的化學反應，導致線寬兩側有坡面，且會使不完全反應的光刻膠殘留在晶圓表面，從而導致產品良率降低。過度顯影的原因是由于顯影液的量太大或顯影液停留在晶圓太久導致線寬變大等，如圖4顯影缺陷示意圖。

隨著IC工藝的高速發展對CD（Critical Dimension，關鍵尺寸、特征尺寸或線寬）的要求不斷減小，晶圓尺寸越來越大，電路結構越發復雜，原有老式的顯影方法已經無法滿足工藝要求。現有主流顯影工藝為旋轉噴涂與直線掃描。旋轉噴涂是將顯影液通過顯影噴嘴在晶圓上方噴灑在旋轉的晶圓上，并可以通過噴嘴掃描以實現更好的噴灑及覆蓋效果；直線掃描是將顯影液通過比晶圓直徑稍大的顯影噴嘴在晶圓上方沿直線運動噴灑在固定不動的晶圓上，一次掃描實現顯影液對晶圓的完全覆蓋。這兩種主流顯影方式都可以準確控制顯影液流量，確保顯影過程的反應均勻，降低顯影液的流速對晶圓表面的沖擊，并能很好地控制顯影反應時間及節約顯影液用量，這些都是為了滿足更高顯影均勻性的工藝要求。

2.2　顯影噴嘴的發展

顯影過程是在顯影單元中進行的，顯影單元中由一個離心電機通過真空承片臺來承載晶圓，由幾個噴嘴分別噴灑顯影液、定影液及表面活化劑等。機械手將晶圓放置在真空承片臺上，顯影噴嘴將顯影液噴灑到晶圓表面，顯影完成后再由定影噴嘴將定影液噴灑在晶圓上，清洗掉顯影殘留，沖洗晶圓。最后真空承片臺高速旋轉甩掉晶圓表面液體。

顯影液的噴灑一般分為兩種：一種是靜態噴灑，另一種是動態噴灑。靜態噴灑顯影液時，晶圓是靜止不動的；動態噴灑時，晶圓緩慢轉動。顯影時間即顯影液與光刻膠接觸的時間。噴灑方式與顯影噴嘴有關。顯影噴嘴可以分為如下幾類：第一類是掃描式，如圖5（a）所示，顯影噴嘴底部有一個狹長開孔，顯影臂從晶圓上方移動，同時顯影液從噴嘴底部出液口流出，在表面張力的作用下覆蓋晶圓表面。顯影臂可以從晶圓上方Scan一次也可多次，即一次顯影液覆蓋或多次顯影液覆蓋。第二類是多個噴嘴的動態噴灑，如圖5（b）所示，顯影噴嘴底部有多個小噴嘴。顯影臂移動到晶圓中心后噴灑顯影液，或從邊緣到中心往復運動，同時晶圓緩慢轉動，將顯影液覆蓋整個晶圓。第三類最為簡單，為單一噴嘴，如圖5（c）所示，通過Arm擺動帶其運行至晶圓中心位，噴灑顯影液，同時晶圓定速旋轉，在離心力作用下，顯影液沿徑向穩定流動，使顯影液覆蓋整個晶圓。

顯影方式的選取與光刻膠的性能有關，為了避免曝光產生水漬，193nm浸沒式光刻膠很不親水，如果用靜態噴灑，顯影液會收縮聚集在一起，動態噴灑可以有效解決此問題。

不論是248nm，還是193nm，顯影參數的選取都與光刻膠性能相關。對于靜態顯影，顯影參數只有顯影時間。優化方法為：對若干個晶圓做相同的曝光，將顯影時間設置不同，測量并整理出不同顯影時間的Bossung（柏桑）曲線。選擇最優的顯影條件，曝光能量的漲落不會導致線寬的大波動。如果選用動態噴灑，需要優化很多參數，如顯影液流量、晶圓轉速等。

顯影后需要使用去離子水進行沖洗。去離子水沖洗不僅會使顯影過程終止，而且會將顯影過程產生的光刻膠顆粒等雜質沖洗干凈。在沖洗過程中，晶圓旋轉的離心力也會幫助去除表面雜質。有時為了得到更好的顯影后清洗效果，使用多種靈活的沖洗工藝，如：可在沖洗過程中，晶圓的旋轉速度忽快忽慢，并進行多次啟停；使用這種轉速變化會更有效的沖洗晶圓表面顯影時所產生的雜質；或在沖洗過程中同時加上氮?dú)庠诙ㄓ皣娮炫源禋猓患铀倬A表面顯影時化學反應所產生的雜質迅速甩到晶圓邊緣。

為了減少線條顯影后倒塌的風險，可以通過減小光刻膠線條的高寬比例來實現。但這樣會導致光刻膠圖形太薄，不能提供足夠的刻蝕保護。有消息顯示，縮短顯影時間也可以減小線條倒塌。線條倒塌的一個因素是顯影液擴散進入光刻膠涂層的界面，降低了光刻膠的附著力。縮短顯影時間可以有效避免顯影液在此界面的擴散。

減小線條倒塌最有效的辦法是減小水的表面張力及增大接觸角。在沖洗晶圓的水中添加少量的活化劑可以達到此目的。在水中添加少量活化劑后，表面張力會大幅度下降，但再進一步添加活化劑后，表面張力減小的幅度就會變緩，而且維持在一定數值。

使用添加了活化劑的水沖洗晶圓緊跟在去離子水沖洗之后。這時去離子水仍然覆蓋晶圓表面，尚未干燥，對光刻膠圖形并未造成傷害。添加了活化劑的水噴灑在晶圓表面取代去離子水填充在光刻膠圖形之間，之后對晶圓做干燥處理。

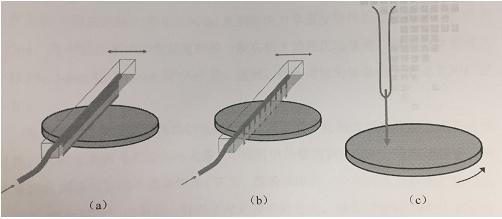

圖5　顯影噴嘴示意圖

如圖1所示，顯影噴嘴的種類是隨著顯影工藝的優化而改進。H型噴嘴，是在顯影腔體中從晶圓移動至晶圓中間位置往復運動，在此運動過程中距離晶圓一定高度進行顯影液噴灑，保證顯影液的流量及均勻性。E2型噴嘴則是為了使顯影液一字排列緊貼晶圓適量噴灑，以達到減小對微圖形的沖擊、節約顯影液的目的，該種方式更經濟、更便捷。而對于LD型噴嘴則是編制配方使其從晶圓邊緣運動到另一端邊緣，在運動過程中邊走邊噴，從而提高顯影液噴灑的一致性并保證噴嘴的清潔度，以此來滿足工藝需求。隨著顯影工藝指標要求的提高和降低成本的需求，將會不斷有新型的顯影噴嘴被研制開發來滿足新型顯影工藝。

3　顯影噴嘴對顯影工藝缺陷的預防

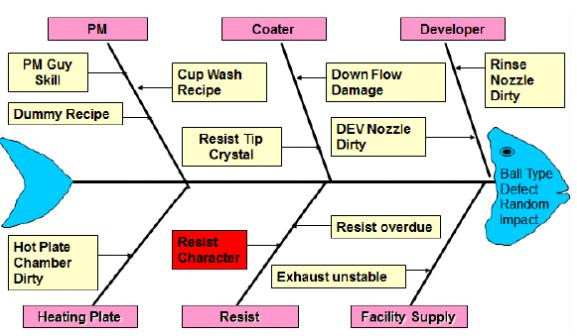

圖6　球型缺陷成因魚骨圖

在顯影工藝過程中需要避免的一個重要缺陷即球型缺陷。如圖6在顯影工藝過程中造成球型缺陷的主要因素之一就是顯影噴嘴。球型缺陷指當光刻膠噴淋在晶圓表面經旋轉產生的離心力將其外延而形成一層光刻膠涂層的過程中，因多余光刻膠被甩出晶圓表面時，再碰撞到勻膠 Cup，經其向下順流至排廢口，由排廢管排出。如果無法及時排出，而晶圓仍在高速運行，會使剩余的光刻膠飛揚，在晶圓表面形成細小的顆粒，再通過工藝單元的風流使其飄落在晶圓上，而該細小顆粒一般尺寸微小，類球狀，經過曝光后，再通過顯影工藝清洗后會在此處形成不完全曝光，從而形成球型缺陷。因此顯影噴嘴的合理設計也是可以避免缺陷的產生。

4　結語

綜上可知，顯影噴嘴對于顯影工藝的重要性。國內顯影噴嘴的研制也有一定的進展，由清華大學與沈陽芯源共同開發研制的國產顯影噴嘴已經在整機進行測試，通過對材料、導流板、保溫、排氣等機構的設計增強了顯影噴嘴噴灑液體的穩定性。國內對半導體行業的大力扶持，校企聯合力度的加強，相信在不久的將來國內設備商對于顯影噴嘴的開發一定會研制出更多具有自主產權的新型顯影噴嘴來滿足新型顯影工藝的需求，使國產半導體設備占據更大的份額。
