一、光刻工藝概述

光刻工藝是半導體制造的核心技術，通過光刻膠在特殊波長光線或者電子束下發生化學變化，再經過曝光、顯影、刻蝕等工藝過程，將設計在掩膜上的圖形轉移到襯底上，是現代半導體、微電子、信息產業的基礎，直接決定了這些技術的發展水平。

二、顯影在光刻工藝中的位置與作用

位置：顯影是光刻工藝中的一個重要步驟，在曝光之后進行。

作用：其作用是將曝光產生的潛在圖形，通過顯影液作用顯現出來。具體而言，是洗去光刻膠中被曝光（正性光刻膠）或未被曝光（負性光刻膠）的部分，從而在晶圓上得到所需的圖案。

三、顯影技術的工作原理

正性光刻膠

當正膠受到曝光時，光敏基團發生光化學反應，會生成酸性基團，放出氮氣，酸性基團與顯影液反應，光刻膠的結構被破壞，因此曝光后的光刻膠便被洗去。由于曝光后的光刻膠含有很多酸性基團，所以顯影液一般為微堿性的溶液。

負性光刻膠

當負膠受到曝光時，由于光敏基團的反應，光刻膠中的聚合物分子會交聯為網狀結構，使得曝光后的光刻膠在結構上更加穩定和不易溶解。顯影液會溶解掉未被曝光（未交聯）的光刻膠，而曝光區域的光刻膠則保持不變。

四、顯影技術中常用的試劑或材料

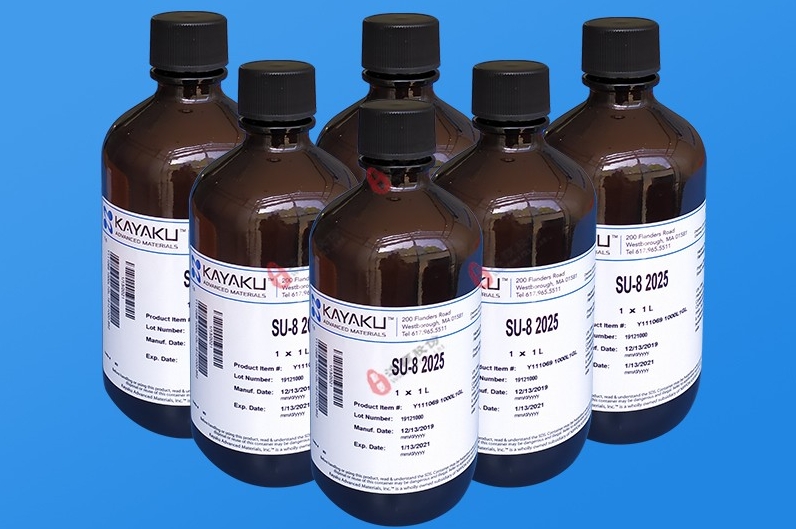

顯影液

對于正性光刻膠，由于曝光區域生成酸性基團，顯影液一般采用微堿性溶液；不同的光刻膠、分辨率、膠厚會選擇不同的顯影液。浸泡式顯影往往對顯影液的溫度、濃度、流動性等指標有要求，以控制顯影效果。

五、顯影技術的關鍵操作要點

顯影方式對顯影效果的影響

浸泡式顯影

操作：晶圓完全浸沒在顯影液中一段固定的時間。

效果：過程簡單，可以獲得均勻的顯影效果，因為整個晶圓都被顯影液均勻地覆蓋。

缺點：通常用于實驗室和研究環境，因為它需要大量的顯影液且顯影液可能被污染，尤其是在連續顯影多個晶圓的情況下，不適合大規模生產。

控制因素：溫度，時間，濃度，顯影液流動性，同一種顯影液，溫度越高，濃度越大，攪拌越劇烈，顯影速率越快。

噴淋式顯影

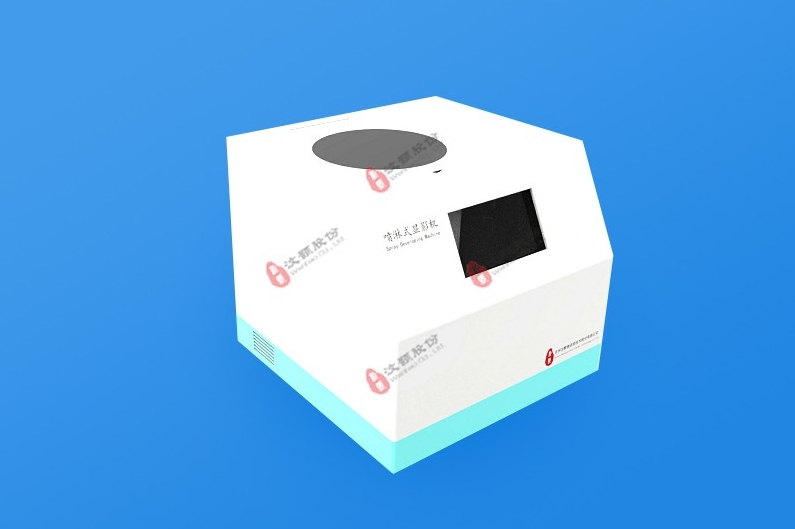

操作：使用專門的設備，將顯影液以霧化的形式均勻地噴灑到晶圓表面。

效果：高效且節省顯影液，能夠提供非常均勻的顯影效果（晶圓一邊噴灑一邊轉動）。

關鍵工藝參數對顯影的影響

關鍵的工藝參數包含了PEB（曝光后烘烤）溫度、顯影液溫度、顯影時間和HB（堅膜）溫度等，它們對顯影效果有著不同程度影響，需要精確控制這些參數才能確保正常顯影并減少返工率。

六、顯影技術在不同應用場景下的特點或差異

實驗室和研究環境

浸泡式顯影相對可行，因為它操作簡單，不需要復雜的設備，并且能滿足小批量、對均勻度有要求的研究性實驗，雖然其耗費顯影液且有污染風險，但在實驗室少量晶片處理場景下尚可接受。

大規模生產環境

噴灑式顯影優勢明顯，由于其高效且節省顯影液的特點，可以降低成本、節省資源，能夠滿足大規模生產對速度和效率以及資源有效利用方面的要求。
