細胞微環境酸化是惡性腫瘤的特征之一，與正常細胞的氧化磷酸化代謝途徑不同，腫瘤細胞的代謝方式主要為糖酵解，其代謝終產物以乳酸為主。乳酸的大量產生及排泄障礙使腫瘤細胞處于較低的ｐＨ微環境中。腫瘤微環境的酸化不僅影響癌細胞的代謝和遷移，而且影響化療藥物對腫瘤細胞的殺傷作用。因此，建立腫瘤微環境酸化實時監測模型對腫瘤的代謝和治療具有重要意義。

腫瘤細胞的生長環境空間狹小、液體量少，其ｐＨ值難以用傳統的電化學ｐＨ計測出。目前，微量ｐＨ檢測方法主要包括ｐＨ敏感微電極法、ｐＨ敏感熒光染料法和核磁共振法等方法，這些方法需要特殊的設備，且操作復雜、成本昂貴，很難在一般實驗室中開展。現有的腫瘤微環境酸化檢測方法缺少仿真３Ｄ結構，不能模擬細胞的擴散屏障所導致的酸性代謝產物蓄積，且難以實時檢測，結果偏差較大。

微流控芯片技術因具有結構設計靈活和規模集成的特點逐漸成為細胞研究的重要手段。本研究以微流控芯片為平臺、海藻酸鈉水凝膠為載體，乳腺癌ＭＣＦ?７細胞為研究對象，成功構建了細胞生長的微環境。同時利用芯片通道的連續灌流模擬體內的微血管系統，以及時提供營養、排除廢物。同時將造價低廉的非電化學ｐＨ指示器引入微流控芯片中，通過固定光源拍照，將顏色信號轉化為ｐＨ值，實現對微環境ｐＨ值的實時監測。

１實驗部分

1.1儀器、試劑與材料

激光共聚焦顯微鏡、ＡＵ２７００全自動生化分析儀；聚二甲基硅氧烷（ＰＤＭＳ）前體及引發劑；硝酸纖維素薄膜；ＦＥ２０酸度計；ＴＳ?２Ａ微量注射泵。

吖啶橙（ａｃｒｉｄｉｎｅｏｒａｎｇｅ，ＡＯ）、溴化乙錠（ｅｔｈｉｄｉｕｍｂｒｏｍｉｄｅ，ＥＢ）；乳腺癌ＭＣＦ?７細胞、乳房ＢＨＬ?１００細胞；海藻酸鈉、明膠、胰蛋白酶、氯化鈣（ＣａＣｌ２）、磷酸二氫鈉（ＮａＨ２ＰＯ４）、磷酸氫二鈉（Ｎａ２ＨＰ百里酚藍、酚酞、溴百里酚藍、甲基紅、氫氧化鈉（ＮａＯＨ）、磷酸鹽緩沖液（ＰＢＳ）、臺盼藍染液；ＤＭＥＭ培養基、ＭｃＣｏｙ?Ａ培養基；所有溶液用二次滅菌的蒸餾水配制。

1.２芯片制作

芯片采用標準軟蝕刻加工技術，即在玻璃板上旋涂ＳＵ８光膠，然后遮蔽含有微通道圖形的掩膜，曝光及顯影處理后得到ＳＵ８模具。在含有ＳＵ８結構的基板上澆注ＰＤＭＳ，獲得微結構。芯片包含３層結構（見圖１ａ），頂層灌流通道的長、寬、高分別為４ｃｍ、１４０μｍ、１８０μｍ，中央厚度為２２０μｍ，底部有一個６ｍｍ×６ｍｍ的方形凹槽，通道末端為直徑２.５ｍｍ的圓形通孔，作為ｐＨ檢測口；中間層有一個５ｍｍ×５ｍｍ的方形通孔，作為細胞培養池；底層是玻璃平板。中間層與底層結合將直徑５ｍｍ的紙片分裝于中間層底面的凹槽內。中間層和底層等離子處理后封接，中間層ＮＣ膜分別用０.１％（質量分數）明膠和２％（質量分數）海藻酸鈉溶液處理并烘干，與頂層封接后得到芯片。

1.3芯片實驗操作

先將微量注射器、毛細管和制備好的芯片于９０℃烘烤１ｈ后，置于紫外燈下照射過夜。乳腺癌ＭＣＦ?７細胞在培養瓶中培養，待細胞進入指數成長期后制成密度為１×１０７ｃｅｌｌ／ｍＬ的細胞懸液。將２００μＬ細胞懸液緩慢注入芯片中，排除多余液體后放入細胞培養箱培養２ｈ，向芯片通道緩慢引入４０ｍｍｏｌ／ＬＣａＣｌ２，引發海藻酸鈉聚合，以３０μＬ／ｈ的速度進行連續灌注培養（見圖２）。

圖２芯片灌流示意圖

1.4細胞培養分析

細胞連續灌流培養５ｄ后，將熒光染液ＡＯ?ＥＢ（１∶１，ｖ／ｖ）注入芯片通道染色１０ｍｉｎ后，將芯片置于激光共聚焦顯微鏡下檢測，觀察芯片培養池內部細胞的結構形態。同時為考察芯片灌流與普通靜態培養的差異，將相同數量的細胞放入培養皿中靜態培養，定期更換培養液，于５ｄ后將其熒光染色，同芯片培養情況進行對比。

將細胞分別培養１～７ｄ后，拆開芯片，從細胞培養池中取出水凝膠微球于干凈的離心管中，加入圖３細胞熒光染色圖（放大倍數１０×１０）生理鹽水使水凝膠微球溶解，再加入適量胰酶消化細胞團塊，以２０００ｒ／ｍｉｎ離心１ｍｉｎ后，沉淀重懸于２００μＬＰＢＳ溶液，混勻，滴加臺盼藍染液染色，加入細胞計數板計數總細胞數及存活細胞數。細胞存活率為存活細胞數與總細胞數的百分比。細胞增殖率（ｐ）是培養不同天數的細胞數（ｎｄ）相對于前一天的細胞數（ｎｄ－１）增加的比率，即ｐ＝（ｎｄ－ｎｄ－１）／ｎｄ－１×１００％。

1.5ｐＨ檢測器構建

稱取０.５ｍｇ百里酚藍、１０ｍｇ酚酞、６ｍｇ溴百里酚藍、１.２ｍｇ甲基紅，加入１０ｍＬ９５％（ｖ／ｖ）乙醇水溶液，用０.０１ｍｏｌ／ＬＮａＯＨ滴定，直至溶液變為綠色，將此溶液作為指示劑。將指示劑定量滴入芯片通道出口的ｐＨ檢測器后，隨ｐＨ值的不同而呈現不同顏色。將芯片插入帶有固定光源的拍照裝置（見圖１ｂ）進行拍照后，通過ＰｈｏｔｏｓｈｏｐＣＳ２軟件分析照片的紅綠藍色彩（ＲＧＢ）模式值，作標準曲線，將光學數值轉變為ｐＨ值，從而實現ｐＨ值的測定。

1.6微環境酸化檢測

以３０μＬ／ｈ的灌流速度持續培養細胞，分別收集１、２、３、４、５、６、７ｄ時的灌流液，比較其乳酸水平和ｐＨ值的對應關系，同時在相同的培養條件下比較乳腺癌ＭＣＦ?７細胞和正常乳房ＢＨＬ?１００細胞在７ｄ內的微環境ｐＨ值的變化情況。同時通過降低灌流速度，考察其對微環境酸化情況的影響。

２結果與討論

2.1３Ｄ腫瘤細胞微環境的模擬

2.1.1腫瘤間質的模擬

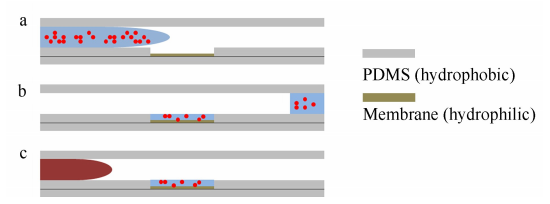

明膠處理過的ＮＣ膜具有親水作用，在疏水性ＰＤＭＳ材料上形成親水區，一定濃度的細胞懸液通過通道灌流進入ＮＣ膜區域后，在重力和表面張力的作用下迅速鋪滿整個細胞培養池。細胞懸液進入培養池后，與ＮＣ膜上的海藻酸鈉逐漸混合，當接觸到Ｃａ２＋時海藻酸鈉固化為水凝膠微球，為３Ｄ細胞培養提供支撐。水凝膠微球中的明膠和海藻酸鈉含有選擇素和整合素成分，具有促進細胞黏附的作用。水凝膠微球為細胞生長提供了適宜的間質硬度及支撐、連接和營養作用，同時可避免流體剪切力對細胞的傷害，很好地模擬了體內腫瘤間質。

2.1.2腫瘤實質的模擬

體內細胞均為３Ｄ立體式生長而非平面生長。將芯片進行灌流培養和靜態培養，均培養１ｄ和５ｄ，分別向各自細胞培養池中引入ＡＯ?ＥＢ（１∶１，ｖ／ｖ）染液染色，用激光共聚焦顯微鏡觀察，比較兩種培養條件下細胞培養池中細胞與間質、細胞與細胞形態學結構的變化和不同（見圖３）。結果表明，在灌流條件下，培養１ｄ時，乳腺癌細胞由于生長時間尚短并未聚集形成微球（圖３ａ）；而培養５ｄ時，細胞聚集生長，形成大小不等的微球（圖３ｂ），提示細胞呈３Ｄ立體式生長，與體內細胞生長方式接近。而在靜態條件下，培養１ｄ時（圖３ｃ）與灌流培養相比，二者無明顯差別；但隨著培養時間的增加，灌流培養與靜態培養下的細胞雖然在成球速度上差別不大，但細胞存活率明顯提高（圖３ｄ），說明灌流培養比靜態培養更接近體內細胞的生長狀況。

圖３細胞熒光染色圖（放大倍數１０×１０）

2.2細胞生長分析

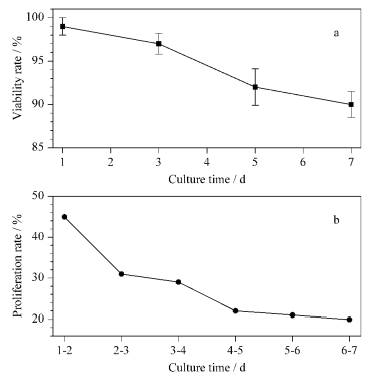

在灌流速度為３０μＬ／ｈ時，分別連續培養１、３、５、７ｄ，計算細胞的存活率；在此條件下，連續灌流培養７ｄ，計算細胞的增殖率（見圖４）。結果表明，隨著培養時間的增加，細胞存活率逐漸下降，但一直保持在９０％以上；細胞在第１ｄ時的增殖率最高，達到４５％，隨著培養天數的增加，細胞增殖率逐漸下降，但仍保持在２０％以上。細胞的密度隨著培養天數的增加而持續增加，說明細胞在水凝膠微球中不斷增殖，與２Ｄ細胞培養相比，由于營養成分和生長空間的限制，倍增時間顯著緩慢。

圖４灌流培養下細胞的（ａ）存活率和（ｂ）增殖率（ｎ＝３）

2.3微環境的酸化檢測

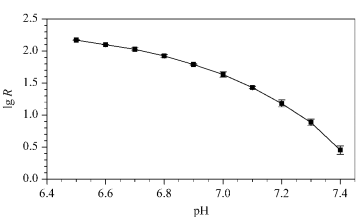

將濃度為０.２ｍｏｌ／ＬＮａＨ２ＰＯ４和Ｎａ２ＨＰＯ４按適當比例混合，配制ｐＨ值為６.５～７.４的系列標準溶液。ｐＨ檢測器中加入定量的指示劑和標準溶液后，因ｐＨ值的不同而顯示出不同顏色，通過軟件分析不同ｐＨ值對應的ＲＧＢ模式中的紅（Ｒ）、綠（Ｇ）、藍（Ｂ）值。研究表明，Ｒ值與ｐＨ值的關系最為密切，將Ｒ值取對數后與ｐＨ值繪制標準曲線（見圖５），可獲得不同顏色對應的ｐＨ值。

圖５ｌｇＲ與ｐＨ值的關系（ｎ＝３）

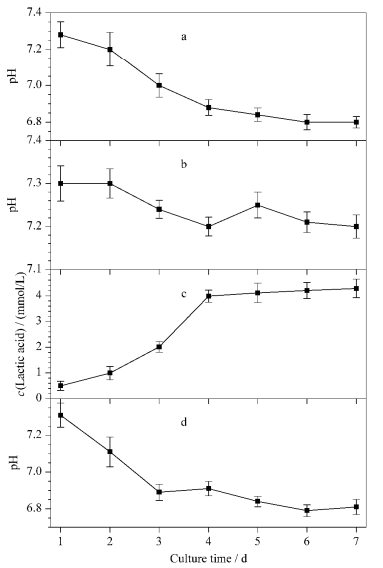

在灌流速度為３０μＬ／ｈ時，連續培養乳腺癌ＭＣＦ?７細胞７ｄ，每天測定癌細胞的ｐＨ值和乳酸水平（見圖６）。結果表明，隨著培養天數的增加，乳腺癌ＭＣＦ?７細胞微環境的ｐＨ值逐漸下降；在６ｄ時，逐漸形成一個相對穩定的酸化微環境，腫瘤細胞在此酸化微環境下仍能正常增殖。在相同的條件下培養乳房ＢＨＬ?１００細胞，其微環境的ｐＨ值始終保持在中性范圍內（圖６ｂ），與腫瘤細胞形成鮮明對比。同時對比ＭＣＦ?７細胞的ｐＨ值和乳酸水平，發現二者之間存在顯著關聯（圖６ｃ），說明乳酸是引起ｐＨ值變化的重要原因

圖６乳腺癌和乳房細胞的微環境酸化情況（ｎ＝３）

本實驗考察了灌流速度對乳腺癌細胞微環境酸化情況的影響（見圖６ｄ）。在不影響ＭＣＦ?７細胞存活率的基礎上，將灌流速度降至６μＬ／ｈ，監測其在７ｄ內微環境的ｐＨ值，由于營養物的供給和代謝物的排泄存在一定障礙，ＭＣＦ?７細胞在３ｄ時就形成了相對穩定的酸化微環境。

３結論

利用微流控芯片的特性可以實現對細胞微環境的有效模擬和對微環境酸化進行實時監測。本實驗借助海藻酸鈉與Ｃａ２＋固化為水凝膠的特性，為細胞生長提供支架，構建３Ｄ細胞培養環境，同時將價格低廉的非電化學ｐＨ檢測器集成到芯片上，實現對微環境ｐＨ值的實時監測。本實驗建立的腫瘤細胞微環境酸化檢測平臺為動態監測腫瘤細胞周圍酸堿度的變化、分析癌細胞耐藥和轉移提供了科學依據。

文獻來源色譜ＤＯＩ：１０．３７２４／ＳＰ．Ｊ．１１２３．２０１６．０７０１１作者：嚴偉，徐德順等（轉載僅供參考學習及傳遞有用信息，版權歸原作者所有，如侵犯權益，請聯系刪除）
