單晶硅
中文別名：硅單晶
英文名稱：Silicon
分 子 式：Si
分 子 量：28.086
C A S 號：7440-21-3

硅是地球上儲藏最豐富的材料之一，從19世紀科學家們發現了晶體硅的半導體特性后，它幾乎改變了一切，甚至人類的思維。直到上世紀60年代開始，硅材料就取代了原有鍺材料。硅材料――因其具有耐高溫和抗輻射性能較好，特別適宜制作大功率器件的特性而成為應用最多的一種半導體材料，目前的集成電路半導體器件大多數是用硅材料制造的。

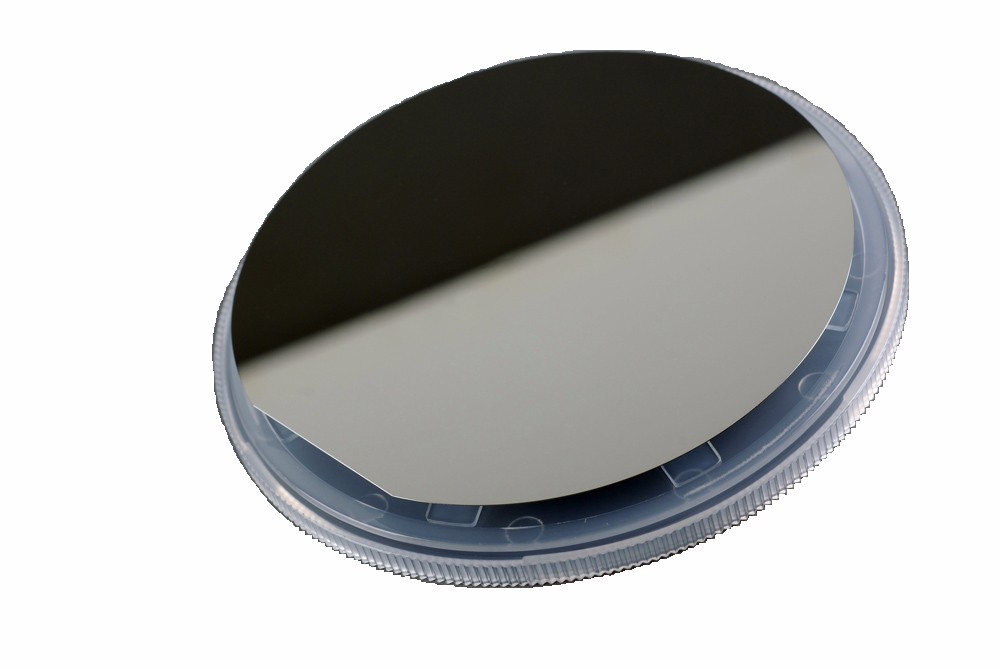

單晶硅也稱硅單晶，單晶硅片主要用于制作半導體元件。

用途： 是制造半導體硅器件的原料，用于制大功率整流器、大功率晶體管、二極管、開關器件等

現在，我們的生活中處處可見“硅”的身影和作用，晶體硅太陽能電池是近15年來形成產業化最快的。

熔融的單質硅在凝固時硅原子以金剛石晶格排列成許多晶核，如果這些晶核長成晶面取向相同的晶粒，則這些晶粒平行結合起來便結晶成單晶硅。

單晶硅片的制法通常是先制得多晶硅或無定形硅，然后用直拉法或懸浮區熔法從熔體中生長出棒狀單晶硅。

單晶硅棒是生產單晶硅片的原材料，隨著國內和國際市場對單晶硅片需求量的快速增加，單晶硅棒的市場需求也呈快速增長的趨勢。

單晶硅圓片按其直徑分為6英寸、8英寸、12英寸(300毫米)及18英寸(450毫米)等。直徑越大的圓片，所能刻制的集成電路越多，芯片的成本也就越低。但大尺寸晶片對材料和技術的要求也越高。單晶硅按晶體生長方法的不同，分為直拉法(CZ)、區熔法(FZ)和外延法。直拉法、區熔法生長單晶硅棒材，外延法生長單晶硅薄膜。直拉法生長的單晶硅主要用于半導體集成電路、二極管、外延片襯底、太陽能電池。目前晶體直徑可控制在Φ3~8英寸。區熔法單晶主要用于高壓大功率可控整流器件領域，廣泛用于大功率輸變電、電力機車、整流、變頻、機電一體化、節能燈、電視機等系列產品。目前晶體直徑可控制在Φ3~6英寸。外延片主要用于集成電路領域。

由于成本和性能的原因，直拉法（CZ）單晶硅材料應用最廣。在IC工業中所用的材料主要是CZ拋光片和外延片。存儲器電路通常使用CZ拋光片，因成本較低。邏輯電路一般使用價格較高的外延片，因其在IC制造中有更好的適用性并具有消除Latch－up的能力。

在日常生活里，單晶硅可以說無處不在，電視、電腦、冰箱、電話、手表、汽車，處處都離不開單晶硅材料，單晶硅作為科技應用普及材料之一，已經滲透到人們生活中各個角落。

直拉單晶硅產品，可以用于二極管級、整流器件級、電路級以及太陽能電池級單晶產品的生產和深加工制造，其后續產品集成電路和半導體分離器件已廣泛應用于各個領域，在軍事電子設備中也占有重要地位。

汶顥股份提供各種材質微流控基片，如：拋光硅片、光敏玻璃、硼硅玻璃、PMMA板等。歡迎來電咨詢。
