簡介

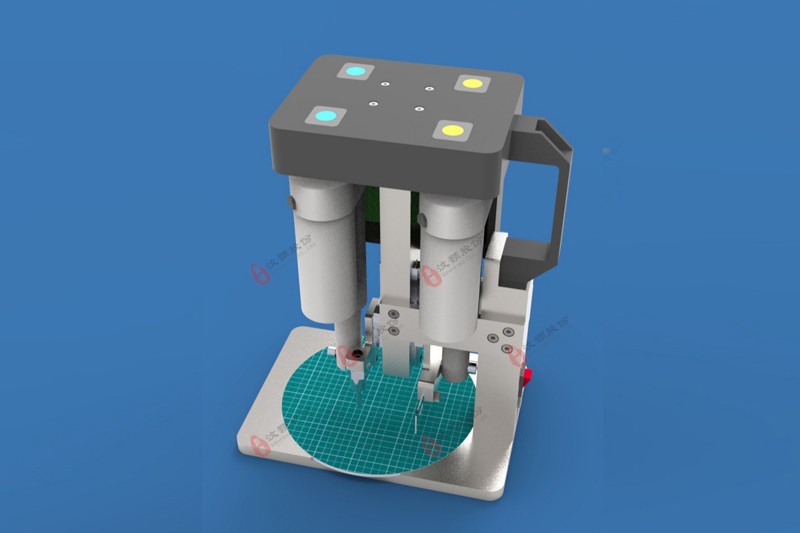

WH-CP-03型電動切割打孔機是汶顥股份自主研發的針對PDMS進行切割與打孔的設備，該設備由薄膜按鍵控制推桿電機進行高度調整，通過安裝在推桿電機上的打孔針頭與切割刀片，實現垂直打孔與裁切PDMS等軟質芯片。本產品具有省力、操作方便、打孔與切割效果優良等特點。

技術參數

針頭外徑規格：0.7/0.8/0.9/1.07/1.26/1.47/1.66/1.8/2.1/2.4/2.8/3.0/3.45/4mm；

針頭打孔厚度范圍：＜13mm；

刀片切割尺寸范圍：100*100mm；

刀片切割厚度范圍：＜10mm；

外形尺寸：200（L）*218（W）*270（H）mm；

重量：4kg；

工作環境：溫度 0℃－40 ℃，相對濕度＜80%。

點擊下載WH-CP-03產品說明書

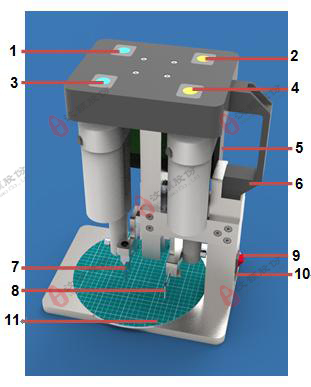

特征圖解

（1）打孔按鍵（上移）；

（2）切割按鍵（上移）；

（3）打孔按鍵（下移）；

（4）切割按鍵（下移）；

（5）電路盒；（6）把手；

（7）打孔針頭；（8）切割刀片；

（9）電源開關；（10）電源插口；

（11）切割墊。

放置及安裝

（1）此設備應放置在穩固的水平操作臺上，應保證本設備處于平穩狀態。

（2）此設備應放置在通風、干燥、無腐蝕性氣體、無大量塵埃的潔凈環境中使用。遠離高溫及蒸汽，避免暴露在陽光下直射。

操作步驟

（1）打孔：安裝好所需尺寸的打孔針后，通過打孔按鍵，將打孔針調至合適位置，對準打孔位置，同時配合切割墊上的尺寸線，按壓打孔按鍵完成打孔。

（2）切割：安裝好切割刀片后，通過切割按鍵，將刀片調至合適位置，對準芯片切割線，同時配合切割墊上的尺寸線，按壓切割按鍵完成切割。

附表：打孔針頭選型表

 PDMS電動切割打孔機視頻指導
