1.WH-IND HJ160焊接式金屬微反應器功能模塊介紹

        汶顥自主研發的HJ160焊接式金屬微反應器采用最新的無縫焊接技術，實現了整個平面的焊接而非焊邊角，且通過特殊的工藝實現了不需要加工焊縫就可以實現高強度的整面焊接，大大降低了加工難度，縮減了加工工時，同時焊接強度遠遠高于電阻焊、碰焊。HJ160焊接式金屬微反應器工藝側采用了分離剪切-結合-分離剪切的流道模型，兼顧了傳質與壓降兩大因素，在壓降最小化的基礎上使傳質過程效率最大化，同時在工藝板的兩側集成了特殊傳熱結構的換熱板，通過高效的雙向對流傳熱，釋放反應過程中的熱量，安全穩定地實現小試及中試的反應工藝過程。

焊接式不銹鋼微反應器應用領域：

·高溫高壓工況下的化學反應過程及相關過程（如量子點合成、離子液體）；

·卓越的氣密性保證能順利完成氣液兩相反應(如O2氧化、O3氧化以及惰氣保護)；

·對傳質傳熱要求苛刻的醫藥中間體小試及中試生產過程；

·納米微球、乳化液的批量生產過程。

2.HJ160微通道反應器特點：

>保證了高效的傳質及傳熱

>模塊化設計保證反應工藝過程具有最大的靈活性

>可根據用戶需求來定制特殊材質的金屬微反應器

3.WH-IND HJ160焊接式金屬微反應器基本參數：

? 外形尺寸：210×210×40

? 年通量：200噸/年

? 材質：TA2、SUS316L（標配）

? HC276、HB-2、2205雙相鋼、904L（選配）

? 流道長度：3m

? 單板持液量：14mL

? 特征尺寸深度：1000um

? 使用溫度：-40℃-300℃；

? 使用壓力：0-70bar；

? 工藝側使用流量：0-400mL/min；

? 換熱側使用流量:0-20L/min

? 混合傳質模型：分離-結合-分離

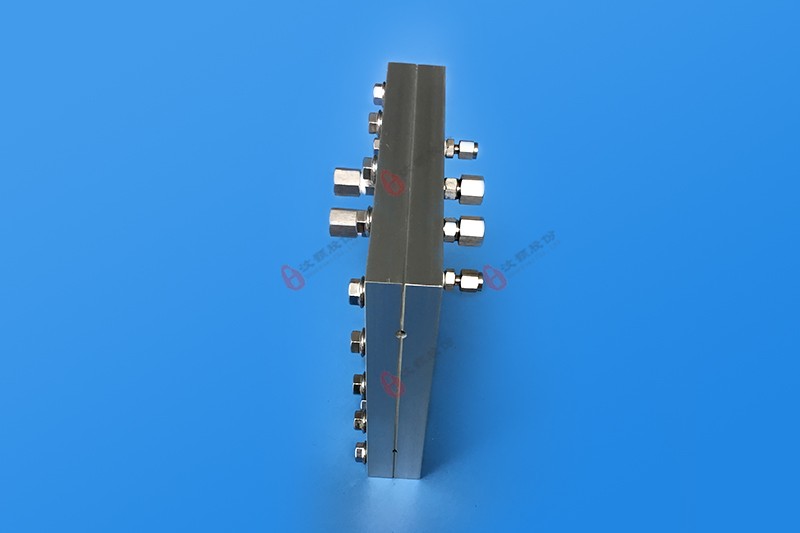

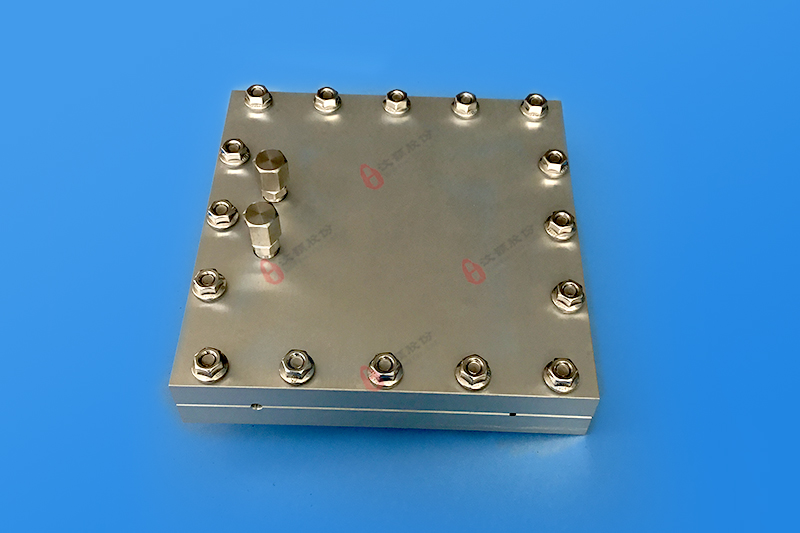

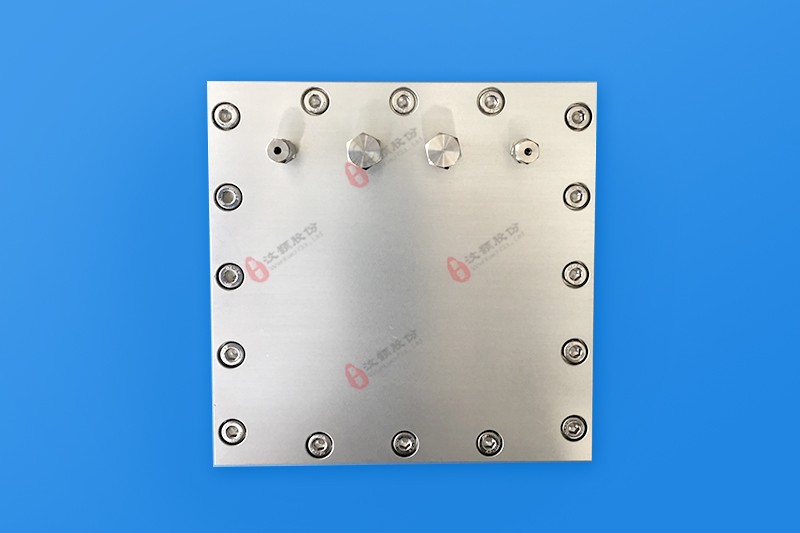

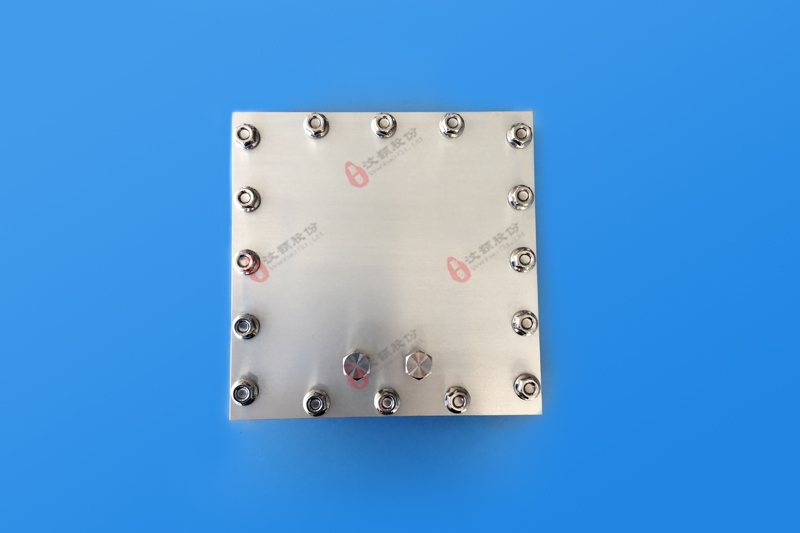

4.WH-IND HJ160焊接式金屬微反應器外觀圖
