產品介紹

豎型夾具提供了一種和標準尺寸的微流控芯片快速、可靠的連接方式，我公司生產的豎型夾具，能夠配合一系列的標準芯片使用。標準芯片厚度為4.0mm，寬度15.0mm，長度可以變化，加工不同長度的管路，完成特定功能。客戶可以訂購標準或者定制芯片，配合豎型夾具使用，從而完成一系列微流控單元操作，包括微液滴形成，多層液滴形成，溶液混合等等。

點擊下載說明書>>

標準夾具使用優勢

1) 體積小，質量輕，便攜性強；

2) 化學穩定性強，抗腐蝕；

3) 配合小尺寸芯片使用，成本低；

4) 溫度和壓力耐受范圍廣；

5) 死體積小；

6) 可以配合光學檢測系統，便于實驗觀察。

規格

裝配過程

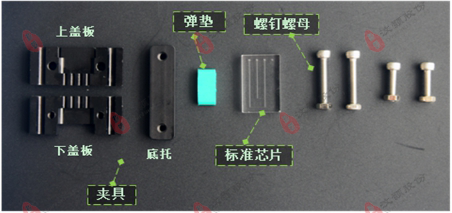

1.裝配材料

2.組裝步驟

1) 將PTFE管插入彈墊中，PTFE管頭距彈墊出口處約1mm，然后將插好管子的彈墊放置在下蓋板對應位置上。

2) 將上下蓋板位置調整好，用螺釘固定住。

3) 將標準芯片放置在夾具與底托之間，裝配側面兩個定位螺桿并調整芯片位置，最后用六角扳手擰緊側面兩個螺釘，夾具組裝完成。

使用注意事項：

1) 用六角扳手擰螺釘時，兩邊交替慢慢擰緊，防止夾碎芯片；

2) 實驗前試一下夾具是否漏水，如果漏水，繼續交替擰緊側面螺釘，直至不漏水為止；

3) 芯片使用完成后，請將側面的螺釘松開，防止芯片因為長期的應力作用剝落。
