汶顥股份提供精密模具設計、開模、PMMA微流控芯片批量注塑成型與封合。

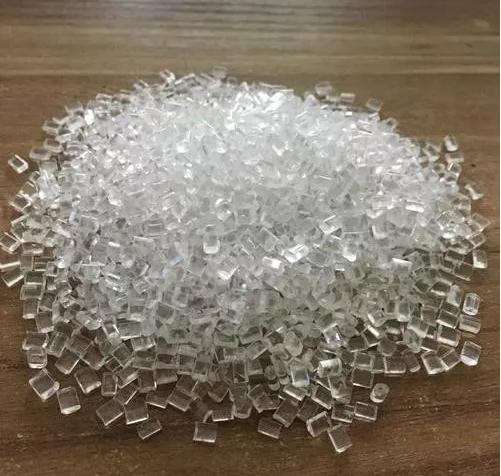

聚甲基丙烯酸甲酯，以丙烯酸及其酯類聚合所得到的聚合物統稱丙烯酸類樹酯，相應的塑料統稱聚丙烯酸類塑料，其中以聚甲基丙烯酸甲酯應用最廣泛。聚甲基丙烯酸甲酯縮寫代號為PMMA，俗稱有機玻璃，是迄今為止合成透明材料中質地最優異，價格又比較適宜的品種。

PMMA應用方面：

     PMMA溶于有機溶劑，如苯酚，苯甲醚等，通過旋涂可以形成良好的薄膜，具有良好的介電性能，可以作為有機場效應管(OFET)亦稱有機薄膜晶體管(OTFT)的介質層。

     PMMA樹脂是無毒環保的材料，可用于生產餐具，衛生潔具等，具有良好的化學穩定性、和耐候性。

     PMMA樹脂在破碎時不易產生尖銳的碎片，美國、日本等國家和地區已在法律中作出強制性規定，中小學及幼兒園建筑用玻璃必須采用PMMA樹脂。全國各地加快了城市建設步伐，街頭標志、廣告燈箱和電話亭等大量出現，其中所用材料中有相當一部分是PMMA樹脂。北京奧運工程的戶外彩色建材也大量使用了綠色環保的PMMA樹脂。

      由于PMMA表面硬度不高、易擦毛、抗沖擊性能低、成型流動性能差等缺點，PMMA的改性相繼出現。如甲基丙烯酸甲酯與苯乙烯、丁二烯的共聚，PMMA與PC的共混等。372有機玻璃就是甲基丙烯酸甲酯與苯乙烯進行共聚而得。

  如果在372有機玻璃中加入少量的橡膠(約50%)即可成373有機玻璃。PMMA的流動生比PS、ABS差，熔體粘度對溫度的變化比較敏感，在成型過程中，主要從注射溫度著手來改變熔體粘度。PMMA為無定形聚合物，熔化溫度大于160℃，分解溫度達270℃。

1、塑料的處理

    PMMA具有一定的吸水性，其吸水率達0.3-0.4%，而注塑須在0.1%以下的溫度，通常是0.04%。水份的存在使熔體出現氣泡、氣紋，透明度降低等。所以要進行干燥處理。干燥溫度80-90℃，時間為3小時以上。

回收料在某些情況下可100%的使用，實際份量要視品質要求而定，通常可過30%，回收料要避免污染否則會影響透明度和成品的性質。

2、注塑機選用

    PMMA對注塑機沒有特別要求。因為其熔體粘度大，需要較深的螺槽和較大直徑的射嘴孔。如果對制品的強度要求較高，則要用較大長徑比的螺桿實行低溫塑化。另外PMMA一定要用干燥料斗貯料。

3、模具及澆口設計

    模肯溫度可為60℃-80℃，主流道的直徑應配合內錐度，最佳的角度是5至7，若要注塑4mm或以上制品，角度應為7，主流道直徑達8至10mm，澆口的整體長度不要超過50mm。

對于壁厚小于4mm的制品，流道直徑應為6-8mm對于壁厚大于4mm的制品，流道直徑應為8-12mm對邊形、扇形及垂片形澆口深度應為0.7至0.9t(t為制品壁厚度)，針形澆口的直徑應為0.8至2mm;低粘度的應選用較小的尺寸。常見的排氣孔有0.05至0.07mm深、6mm寬脫模斜度為30′-1型腔部分35′-130之間。

4、熔膠溫度

    可用對空注射法量度：由210℃-270℃不等，具體視供應商提供的資料而定。

5、注射溫度

    可用快速注射，但要避免產生高度內應力，宜用多級注射，如慢-快-慢等，注塑厚件時，則采用慢速。

6、滯留時間

    若溫度為260℃，滯留時間最多不超過10分鐘，若溫度為270℃，滯留時間不能超過8分鐘。
