微流控芯片實驗室又稱為芯片實驗室（Lab-on-a-chip）或微流控芯片（Micro-fluidics），是以微機械加工為基礎、微流體驅動/控制為核心技術、檢測技術為依托的分析系統。微流控芯片分析技術代表了現代分析檢測技術和儀器的發展方向，該技術克服了傳統檢測方法和技術的種種缺陷，具備便攜、省時、環保、經濟、易操作和高通量等特點，徹底改變和顛覆了傳統的分析過程與檢測方式；此外，微流控芯片在分析儀器微型化、集成化和便捷化等方面的優勢為其在生物醫學、環境檢測、食品安全、司法鑒定、航天等諸多領域的應用提供了廣闊的應用前景。

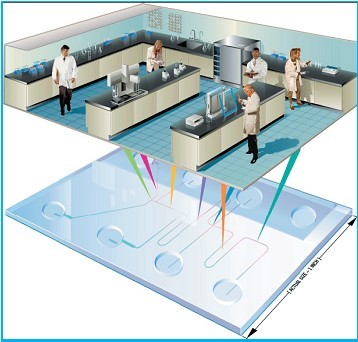

圖1  微流控芯片實驗室

微流控芯片藥物篩選與常規藥物篩選的比較

微流控芯片免疫分析與常規免疫分析的比較

       PDMS/PMMA/GLASS 微流控分析芯片實驗

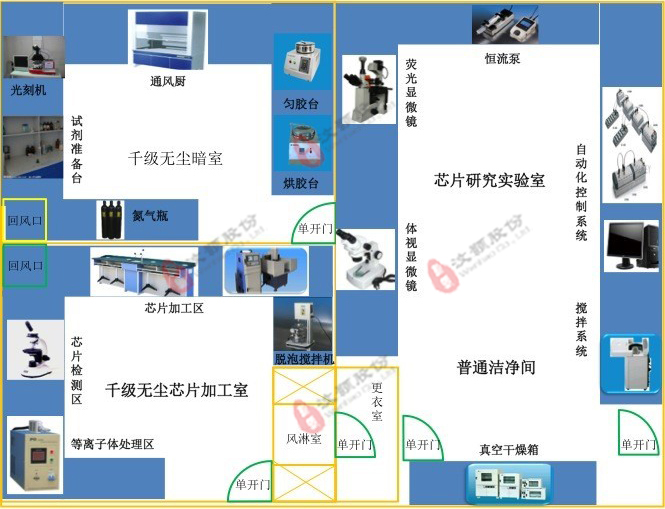

功能區塊劃分

芯片設計區塊——通過計算機輔助制圖，完成對芯片的設計。

樣本處理區塊——提供玻璃切割，清洗，激光打孔等功能。

樣品加工區塊——以濕法刻蝕為主，能夠依據需要，加工各種尺寸的玻璃芯片。

芯片表征區塊——以掃描電鏡，臺階儀為主，測量加工管道的形貌，尺寸和表面粗糙度等，以此評估芯片加工的效果。

芯片表面改性區塊——通過化學改性或者物理沉積等方法，改變玻璃的疏水/親水特性，從而實現芯片的目標任務。

芯片封裝區塊——通過PDMS鍵合等方法，完成對芯片的封裝。

芯片功能區塊——以芯片為主，完成各種檢測和分析等功能。

服務范圍

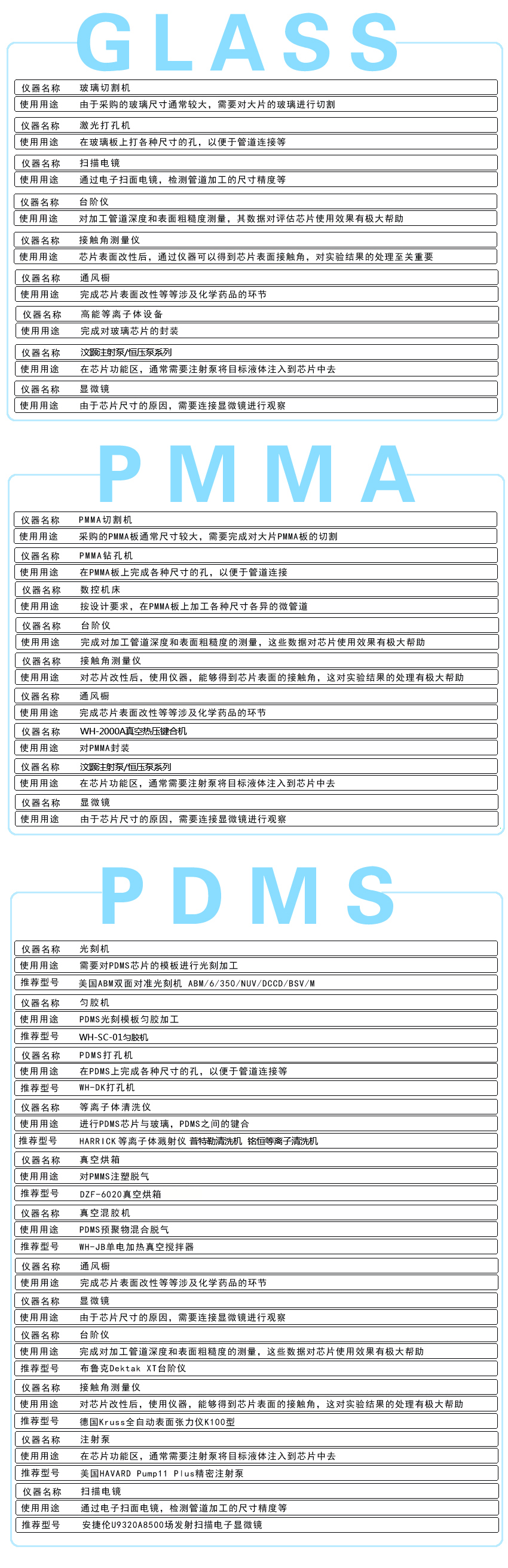

微流控玻璃芯片加工儀器設備及用途介紹

玻璃切割機：由于采購的玻璃尺寸通常較大，需要對大片的玻璃進行切割。

激光打孔器：在玻璃板上打各種尺寸的孔，以便于管道連接等。

掃描電鏡：通過電子掃描電鏡，檢測管道加工的尺寸精度等。

臺階儀：對加工管道深度和表面粗糙度測量，其數據對評估芯片使用有加大幫助。

接觸角測量?jī)x：對芯片改性后，使用儀器，能夠得到芯片表面的接觸角，這對實驗結果的處理有極大幫助。

通風櫥：完成芯片表面改性等等設計化學藥品的環節。

高能等離子體設備：完成對玻璃芯片的封裝。

注射泵：在芯片功能區，通常需要注射泵將目標液體注入到芯片中去。（推薦產品：WH-PMPP系列 單/雙通道注射泵）

顯微鏡：由于芯片尺寸的原因，需要連接顯微鏡進行觀察。

微流控PMMA芯片加工儀器設備及用途介紹

PMMA切割機：采購的PMMA板通常尺寸較大，需要對大片PMMA板切割。

PMMA鉆孔機：在PMMA板上完成各種尺寸的孔，以便于管道連接。

數控機床：按設計要求，在PMMA板上加工各種尺寸各異的微管道。

臺階儀：完成對加工管道深度和表面粗糙度的測量，這些數據對芯片使用效果有極大幫助。

接觸角測量?jī)x：對芯片改性后，使用儀器，能夠得到芯片表面的接觸角，這對實驗結果的處理有極大幫助。

通風櫥：完成芯片表面改性等等設計化學藥品的環節。

熱壓機：對PMMA封裝 （推薦產品：WH-2000A型真空熱壓鍵合機）

注射泵：在芯片功能區，通常需要注射泵將目標液體注入到芯片中去。（推薦產品：WH-PMPP系列 單/雙通道注射泵）

顯微鏡：由于芯片尺寸的原因，需要連接顯微鏡進行觀察。

微流控PDMS芯片加工常用儀器設備及用途介紹

光刻機:對PDMS芯片的模板進行光刻加工。

勻膠機：PDMS光刻模板勻膠加工。（推薦產品：WH-SC-01型臺式勻膠機）

PDMS打孔器：在PDMS上完成各種尺寸的孔，以便于管道連接等。（推薦產品：WH-CF-14型臺式打孔器）

等離子體清洗儀：進行PDMS芯片與玻璃，PDMS之間的鍵合。

真空烘箱：對PDMS注塑脫氣。

真空勻膠機：PDMS預聚物混合脫氣。（推薦產品：WH-JB型單電加熱真空攪拌器）

通風櫥：完成芯片表面改性等等設計化學藥品的環節。

顯微鏡：由于芯片尺寸的原因，需要連接顯微鏡進行觀察。

臺階儀：完成對加工管道深度和表面粗糙度的測量，這些數據對芯片使用效果有極大幫助。

接觸角測量?jī)x：對芯片改性后，使用儀器，能夠得到芯片表面的接觸角，這對實驗結果的處理有極大幫助。

注射泵：在芯片功能區，通常需要注射泵將目標液體注入到芯片中去。（推薦產品：WH-PMPP系列 單/雙通道注射泵）

掃描電鏡：通過電子掃描電鏡，檢測管道加工的尺寸精度等。

PDMS/PMMA/GLASS 芯片加工培訓：
